มู่เล่ย์ไทม์มิ่งของยานยนต์สามารถปรับปรุงความแม่นยำ ความน่าเชื่อถือ และประสิทธิภาพในยานพาหนะสมัยใหม่ได้อย่างไร

เชิงนามธรรม:หนึ่งลูกรอกไทม์มิ่งยานยนต์เป็นส่วนประกอบทางกลที่สำคัญในระบบส่งกำลังของสายพานไทม์มิ่ง ซึ่งการยึดฟันที่แม่นยำจะช่วยรักษาอัตราส่วนการส่งผ่านที่เสถียรและการเคลื่อนที่แบบซิงโครไนซ์ สำหรับผู้ผลิตยานยนต์และผู้ซื้อชิ้นส่วน ความแม่นยำของรอก การเลือกวัสดุ การรักษาพื้นผิว ความทนทาน และความสม่ำเสมอในการผลิตส่งผลโดยตรงต่อความน่าเชื่อถือของระบบ คู่มือนี้จะอธิบายวิธีการทำงานของมู่เล่ย์ไทม์มิ่งของยานยนต์ ข้อมูลจำเพาะมีความสำคัญ และเหตุใดการผลิตที่มีความแม่นยำจึงมีความสำคัญในการเลือกผู้ผลิตหรือซัพพลายเออร์ในจีน

สารบัญ

• รอกไทม์มิ่งยานยนต์คืออะไร?
• เหตุใดความแม่นยำจึงมีความสำคัญในประสิทธิภาพของรอกไทม์มิ่งของยานยนต์
• ข้อมูลจำเพาะที่สำคัญใดที่ผู้ซื้อควรประเมิน?
• วัสดุใดที่เหมาะกับมู่เล่ย์ไทม์มิ่งของยานยนต์
• Timing Pulley สำหรับยานยนต์ผลิตขึ้นมาได้อย่างไร?
• รอกไทม์มิ่งยานยนต์ใช้ที่ไหน?
• เหตุใดจึงเลือก HAWEN สำหรับการผลิตรอกไทม์มิ่งของยานยนต์
• ผู้ซื้อควรเลือกรอกไทม์มิ่งยานยนต์ที่เหมาะสมอย่างไร
• คำถามที่พบบ่อย

รอกไทม์มิ่งยานยนต์คืออะไร?

ฮาเวนลูกรอกไทม์มิ่งยานยนต์เป็นส่วนประกอบทางกลที่มีความแม่นยำซึ่งออกแบบมาสำหรับการส่งผ่านสายพานไทม์มิ่ง โครงสร้างฟันของมันประกบกับสายพานไทม์มิ่งที่สอดคล้องกันเพื่อถ่ายโอนกำลังในการหมุนในขณะที่ยังคงรักษาอัตราส่วนการส่งผ่านที่สม่ำเสมอ ต่างจากระบบรอกแบบใช้แรงเสียดทาน การต่อฟันซี่ที่เป็นบวกจะช่วยลดการลื่นไถลและรองรับการเคลื่อนไหวแบบซิงโครไนซ์

ในระบบยานยนต์ ไทม์มิ่งพูลเล่ย์สามารถใช้ในการจัดการระบบส่งกำลังที่เกี่ยวข้องกับส่วนประกอบต่างๆ เช่น เครื่องกำเนิดไฟฟ้าและชุดประกอบที่ขับเคลื่อนด้วยสายพานอื่นๆ รอกต้องรักษาความเสถียรของขนาดภายใต้การหมุนอย่างต่อเนื่อง การสั่นสะเทือน ความแปรผันของอุณหภูมิ และภาระทางกล

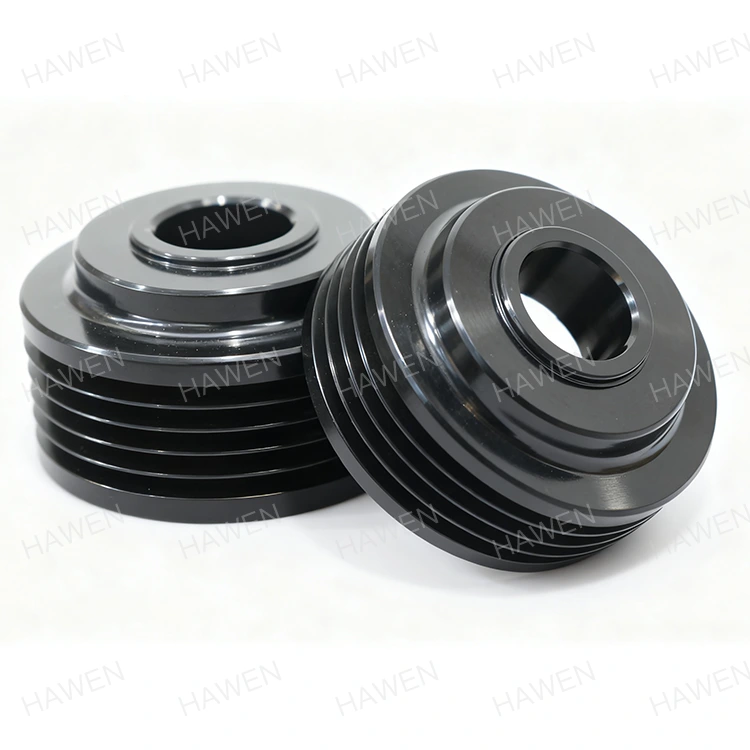

มู่เล่ย์ไทม์มิ่งสำหรับยานยนต์ของ HAWEN ผลิตจากเหล็กกล้าคาร์บอน 45# และมีการระบุไว้ที่ประมาณΦ71 × 45.6 มมด้วยเครื่องจักรกลและการรักษาพื้นผิวด้วยไฟฟ้า ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานมอเตอร์ในยานยนต์ และสามารถปรับแต่งตามแบบของลูกค้า

เหตุใดความแม่นยำจึงมีความสำคัญในประสิทธิภาพของรอกไทม์มิ่งของยานยนต์

ความแม่นยำเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการซื้อไทม์มิ่งพูลเล่ย์สำหรับยานยนต์ เพราะแม้แต่การเบี่ยงเบนมิติเพียงเล็กน้อยก็สามารถส่งผลต่อการยึดติด การสั่นสะเทือน เสียง และอายุการใช้งานของสายพานได้

ตัวอย่างเช่น HAWEN ระบุความแม่นยำในการตัดเฉือนลูกรอกไทม์มิ่งของยานยนต์≤0.05 มมสำหรับการกำหนดค่าผลิตภัณฑ์ที่ระบุไว้ มาตรฐานทางเทคนิคยังกำหนดเป้าหมายเพิ่มเติมด้วยพิกัดความเผื่อของรูด้านในที่ ≤0.03 มม. มุมหน้าตัดของฟัน ±0.5° การเบี่ยงเบนหนีศูนย์ของหน้าฟันที่ ≤0.10 มม. และเส้นตั้งฉากของหน้าตัดที่ ≤0.01 มม.

สำหรับผู้ผลิตชิ้นส่วนยานยนต์ ความแม่นยำจึงควรได้รับการประเมินว่าเป็นความสามารถในการผลิตที่สมบูรณ์ แทนที่จะเป็นข้อกำหนดเฉพาะด้านมิติเดียว

ข้อมูลจำเพาะที่สำคัญใดที่ผู้ซื้อควรประเมิน?

เมื่อทำการจัดหาไทม์มิ่งพูลเล่ย์สำหรับยานยนต์ ผู้ซื้อควรประเมินข้อกำหนดทางเทคนิคทั้งหมด แทนที่จะมุ่งเน้นไปที่มิติภายนอกเท่านั้น

• วัสดุ:ตรวจสอบเกรดเหล็กหรือโลหะผสมและดูว่าตรงกับภาระทางกลที่ต้องการหรือไม่
• ขนาด:ตรวจสอบเส้นผ่านศูนย์กลางภายนอก ความกว้าง เส้นผ่านศูนย์กลางรู รูปทรงฟัน และรูปแบบการติดตั้ง
• ความอดทนของเครื่องจักร:ตรวจสอบความคลาดเคลื่อนของรูเจาะ ความเบี่ยงเบนหนีศูนย์ ความตั้งฉาก และความแม่นยำของโปรไฟล์ฟัน
• การรักษาพื้นผิว:เลือกอิเล็กโตรโฟรีซิส, การชุบสังกะสี, การชุบนิเกิล, แบล็กออกไซด์ หรือการบำบัดอื่นที่เหมาะสมตามสภาพแวดล้อมการทำงาน
• ประสิทธิภาพแบบไดนามิก:พิจารณาข้อกำหนดด้านการสั่นสะเทือน เสียง ความเร็วในการหมุน และความสมดุล
• การปรับแต่ง:ตรวจสอบว่าผู้ผลิตสามารถทำงานได้จากแบบร่าง ตัวอย่าง หรือข้อกำหนดเฉพาะการใช้งานหรือไม่
• การควบคุมคุณภาพ:สอบถามเกี่ยวกับการตรวจสอบออนไลน์ การตรวจสอบขาออก การตรวจสอบย้อนกลับ และความสม่ำเสมอในการผลิต

ซัพพลายเออร์ที่เชื่อถือได้ควรสามารถอธิบายวิธีควบคุมข้อกำหนดเฉพาะแต่ละอย่างในระหว่างการตัดเฉือนและการตรวจสอบ แทนที่จะเพียงแต่จัดเตรียมแผ่นขนาดขั้นสุดท้าย

วัสดุใดที่เหมาะกับมู่เล่ย์ไทม์มิ่งของยานยนต์

การเลือกใช้วัสดุส่งผลโดยตรงต่อความแข็งแรง ความสามารถในการขึ้นรูป ความต้านทานการสึกหรอ น้ำหนัก และความทนทานในระยะยาว ใช้ไทม์มิ่งพูลเล่ย์ของ ฮาเวนเหล็กกล้าคาร์บอน 45 #เป็นเหล็กโครงสร้างคาร์บอนปานกลางที่มักเลือกใช้เมื่อต้องการความสมดุลระหว่างความแข็งแรงและความสามารถในการแปรรูป

ตามข้อมูลทางเทคนิคของ HAWEN เหล็กกล้าคาร์บอน 45# มีความหนาแน่นประมาณ 7.85 g/cm³ ความต้านทานแรงดึงอย่างน้อย 600 MPa ความแข็งแรงของผลผลิตอย่างน้อย 355 MPa การยืดตัวอย่างน้อย 16% และลดพื้นที่อย่างน้อย 40% ประสิทธิภาพทางกลสามารถปรับให้เหมาะสมผ่านกระบวนการบำบัดความร้อนที่เหมาะสม

วัสดุที่ดีที่สุดขึ้นอยู่กับน้ำหนักบรรทุก ความเร็วในการหมุน อุณหภูมิในการทำงาน การสัมผัสต่อสิ่งแวดล้อม ปริมาณการผลิต และการออกแบบระบบของลูกค้า

Timing Pulley สำหรับยานยนต์ผลิตขึ้นมาได้อย่างไร?

รอกประสิทธิภาพสูงต้องการมากกว่าการกลึงหรือการกัดแบบธรรมดา กระบวนการผลิตต้องควบคุมความสม่ำเสมอของวัสดุ รูปทรงของฟัน ความแม่นยำของรู สภาพพื้นผิว และการตรวจสอบขั้นสุดท้าย

1. การเตรียมวัสดุ:วัตถุดิบถูกเลือกและควบคุมตามข้อกำหนดที่ต้องการ
2. เครื่องจักรกลที่มีความแม่นยำ:CNC และอุปกรณ์ที่มีความแม่นยำสูงอื่นๆ ถูกนำมาใช้เพื่อสร้างมิติที่สำคัญ
3. การประมวลผลโปรไฟล์ฟัน:ฟันรอกผลิตขึ้นตามโปรไฟล์ของสายพานที่ต้องการและความคลาดเคลื่อนของขนาด
4. การรักษาพื้นผิว:อิเล็กโทรโฟเรซิสหรือการบำบัดอื่นๆ สามารถปรับปรุงความต้านทานการกัดกร่อนและความทนทานของพื้นผิวได้
5. การตรวจสอบออนไลน์:พารามิเตอร์การผลิตที่สำคัญจะได้รับการตรวจสอบในระหว่างการผลิตเพื่อลดความแปรผันของมิติ
6. การตรวจสอบขั้นสุดท้าย:ส่วนประกอบที่เสร็จแล้วจะได้รับการตรวจสอบก่อนจัดส่ง

ฮาเวน รายงานแพลตฟอร์มการผลิตแบบอัตโนมัติขั้นสูงที่มีสายการผลิตอัตโนมัติหลายสาย ระบบตรวจสอบออนไลน์ และการตรวจสอบขาออก 100% อัตราผลตอบแทนการผลิตที่รายงานอยู่ที่ 99.995% ในขณะที่บริษัทระบุว่าสามารถรักษาความคลาดเคลื่อนของรูเจาะด้านในที่สำคัญได้ที่ ≤0.005 มม. บนแพลตฟอร์มการผลิตอัตโนมัติที่กว้างขึ้น

รอกไทม์มิ่งยานยนต์ใช้ที่ไหน?

ค่าหลักของไทม์มิ่งพูลเล่ย์คือความสามารถในการถ่ายโอนการเคลื่อนไหวผ่านการต่อฟันที่เป็นบวก ซึ่งทำให้เหมาะสำหรับระบบที่การส่งกำลังแบบซิงโครไนซ์มีความสำคัญมากกว่าการถ่ายโอนกำลังตามแรงเสียดทานแบบธรรมดา

การใช้งานด้านยานยนต์อาจรวมถึงระบบขับเคลื่อนด้วยสายพานที่เกี่ยวข้องกับ:

• เครื่องกำเนิดไฟฟ้ายานยนต์
• ระบบส่งกำลังมอเตอร์ยานยนต์
• ชุดประกอบสายพานที่เกี่ยวข้องกับเครื่องยนต์
• ระบบคอมเพรสเซอร์เครื่องปรับอากาศ
• ส่วนประกอบยานยนต์ที่ขับเคลื่อนด้วยสายพานที่แม่นยำอื่นๆ

นอกเหนือจากการใช้งานด้านยานยนต์แล้ว มู่เล่ย์ไทม์มิ่งที่มีความแม่นยำยังสามารถใช้ในอุปกรณ์ทดสอบ 3C อุปกรณ์เซมิคอนดักเตอร์ เครื่องจักร CNC อุปกรณ์การพิมพ์ เครื่องจักรสิ่งทอ และระบบการผลิตอัตโนมัติ

เหตุใดจึงเลือก HAWEN สำหรับการผลิตรอกไทม์มิ่งของยานยนต์

สำหรับ OEM และผู้ซื้อในอุตสาหกรรม ให้เลือกผู้ผลิตรอกไทม์มิ่งยานยนต์ควรเกี่ยวข้องมากกว่าการเปรียบเทียบราคาต่อหน่วย ความสามารถทางวิศวกรรม กำลังการผลิต การประกันคุณภาพ การปรับแต่ง และความเสถียรในการจัดส่ง สามารถส่งผลกระทบอย่างมีนัยสำคัญต่อต้นทุนการจัดซื้อทั้งหมด

ความสามารถทางวิศวกรรมและการปรับแต่ง

ฮาเวน มีประสบการณ์มากกว่า 20 ปีในด้านการวิจัยและพัฒนาและการผลิตรอกไทม์มิ่ง และได้ผลิตรอกไทม์มิ่งสำหรับรถยนต์ เครื่องใช้ในบ้าน AGV และการใช้งานอื่น ๆ ตั้งแต่ปี 2548 บริษัทสนับสนุนการออกแบบที่มีรูปทรงพิเศษและปรับแต่งตามแบบของลูกค้าและข้อกำหนดการใช้งาน

การผลิตอัตโนมัติและการจัดการคุณภาพ

ฮาเวน ผสมผสานอุปกรณ์การผลิตแบบอัตโนมัติเข้ากับการตรวจสอบออนไลน์เพื่อปรับปรุงความสม่ำเสมอของแบทช์ แนวทางการผลิตมุ่งเน้นไปที่การควบคุมมิติที่สำคัญและลดความแปรปรวนที่เกิดจากการปฏิบัติงานด้วยตนเอง

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมและคุณภาพ

บริษัทระบุว่าผลิตภัณฑ์ของตนเป็นไปตาม RoHS, REACH และข้อกำหนดด้านสิ่งแวดล้อมระหว่างประเทศอื่นๆ HAWEN ยังรายงานการรับรองระบบคุณภาพ ISO9001 และ IATF16949 ซึ่งให้การสนับสนุนเพิ่มเติมสำหรับการจัดการคุณภาพที่มุ่งเน้นยานยนต์และการตรวจสอบย้อนกลับ

กำลังการผลิตที่ยืดหยุ่น

ฮาเวน รายงานกำลังการผลิตรวมต่อเดือนประมาณ 5 ล้านหน่วย โดยมีการจัดส่งต่อเดือนในปัจจุบันประมาณ 3–4 ล้านหน่วย และกำลังการผลิตแบบยืดหยุ่น 40%–60% ความยืดหยุ่นด้านกำลังการผลิตดังกล่าวมีประโยชน์สำหรับลูกค้าที่เปลี่ยนจากการพัฒนาต้นแบบไปสู่การผลิตในปริมาณมากที่มั่นคง

ผู้ซื้อควรเลือกรอกไทม์มิ่งยานยนต์ที่เหมาะสมอย่างไร

กระบวนการจัดหาที่ใช้งานได้จริงควรเชื่อมต่อข้อมูลจำเพาะของรอกกับระบบส่งกำลังจริง ก่อนทำการสั่งซื้อ ผู้ซื้อควรยืนยันสิ่งต่อไปนี้:

• ประเภทของสายพานไทม์มิ่งและโปรไฟล์ฟัน
• เส้นผ่านศูนย์กลางและความกว้างของรอกที่ต้องการ
• เส้นผ่านศูนย์กลางเพลาและการกำหนดค่าของรู
• วัสดุที่จำเป็นและสภาวะการรักษาความร้อน
• ความเร็วในการหมุนและโหลดที่ส่ง
• การวิ่งหนีและตั้งฉากที่อนุญาต
• การรักษาพื้นผิวที่จำเป็นและความต้านทานการกัดกร่อน
• สภาพแวดล้อมการบริการที่คาดหวัง
• ปริมาณการซื้อรายปีหรือรายเดือน
• ข้อกำหนดด้านการวาดภาพ การสร้างต้นแบบ และการผลิตจำนวนมาก

สำหรับโครงการมู่เล่ย์ไทม์มิ่งของยานยนต์แบบปรับแต่งเอง การระบุแบบทางเทคนิค ข้อมูลจำเพาะของสายพาน สภาวะการทำงาน และปริมาณการผลิตที่คาดหวังสามารถช่วยให้ผู้ผลิตประเมินความเป็นไปได้ได้แม่นยำยิ่งขึ้น และลดการเปลี่ยนแปลงการออกแบบที่ไม่จำเป็น

สำหรับผู้ซื้อที่กำลังมองหามู่เล่ย์ไทม์มิ่งยานยนต์แบบกำหนดเองฮาเวน นำเสนอการปรับแต่งตามการวาดภาพและการสนับสนุนด้านวิศวกรรมเชิงแอปพลิเคชัน

คำถามที่พบบ่อยเกี่ยวกับไทม์มิ่งพูลเล่ย์ของยานยนต์

ไทม์มิ่งพูลเล่ย์ของยานยนต์ทำหน้าที่อะไร?

มู่เล่ย์ไทม์มิ่งของยานยนต์จะถ่ายเทกำลังการหมุนผ่านการยึดฟันเฟืองกับสายพานไทม์มิ่ง การมีส่วนร่วมในเชิงบวกนี้ช่วยรักษาอัตราส่วนการส่งผ่านที่มั่นคงและการเคลื่อนไหวแบบซิงโครไนซ์

ฮาเวน ใช้วัสดุอะไรสำหรับไทม์มิ่งพูลเล่ย์ของยานยนต์?

ไทม์มิ่งพูลเล่ย์สำหรับยานยนต์ของ HAWEN ใช้เหล็กกล้าคาร์บอน 45# และมีคุณสมบัติการรักษาพื้นผิวด้วยไฟฟ้า วัสดุเฉพาะและการรักษาสามารถพูดคุยได้ตามความต้องการในการใช้งานและการวาดภาพ

มู่เล่ย์ไทม์มิ่งของยานยนต์สามารถปรับแต่งได้หรือไม่?

ใช่. HAWEN รองรับการปรับแต่งตามแบบของลูกค้าและสามารถออกแบบรูปทรงพิเศษตามความต้องการของระบบอุตสาหกรรมเฉพาะได้

เหตุใดความแม่นยำของฟันรอกจึงมีความสำคัญ

รูปทรงของฟันที่แม่นยำช่วยรักษาการมีส่วนร่วมที่เหมาะสมระหว่างลูกรอกและสายพานราวลิ้น ความแม่นยำของฟันที่ไม่ดีอาจส่งผลต่อการสั่นสะเทือน เสียง การสึกหรอที่ไม่สม่ำเสมอ และประสิทธิภาพการส่งผ่านที่ไม่เสถียร

การรักษาพื้นผิวมีอะไรบ้าง?

ฮาเวน ใช้อิเล็กโทรโฟรีซิสสำหรับมู่เล่ย์ไทม์มิ่งของยานยนต์ที่ระบุไว้ และระบุว่าวิธีการอื่นๆ รวมถึงการชุบด้วยไฟฟ้าทั่วไป การชุบสังกะสี และการชุบนิกเกิล ยังสามารถปรับแต่งได้ตามความต้องการของลูกค้า

บทสรุป

มีคุณภาพสูงลูกรอกไทม์มิ่งยานยนต์ไม่ใช่แค่ล้อที่มีฟันเท่านั้น เป็นส่วนประกอบการส่งผ่านที่แม่นยำซึ่งมีอิทธิพลต่อการซิงโครไนซ์ สัญญาณรบกวน ประสิทธิภาพ ความทนทาน และความน่าเชื่อถือของระบบโดยรวม สำหรับ OEM และทีมจัดซื้อ ผู้ผลิตหรือซัพพลายเออร์ในจีนในอุดมคติควรผสมผสานการตัดเฉือนที่แม่นยำ การเลือกวัสดุที่เหมาะสม การรักษาพื้นผิวที่มีการควบคุม การตรวจสอบอัตโนมัติ ความสามารถในการปรับแต่ง และกำลังการผลิตที่มั่นคง ด้วยประสบการณ์ด้านการผลิตที่เกี่ยวข้องมากกว่าสองทศวรรษและความสามารถทางวิศวกรรมที่มุ่งเน้นการใช้งาน HAWEN มอบทางเลือกที่เป็นประโยชน์สำหรับการพัฒนารอกไทม์มิ่งของยานยนต์และการผลิตในปริมาณมาก หากคุณกำลังประเมินโครงการใหม่ มีแบบร่างเพื่อตรวจสอบ หรือต้องการโซลูชันการส่งสัญญาณที่ปรับแต่งเองติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณกับทีมวิศวกรของ ฮาเวน
