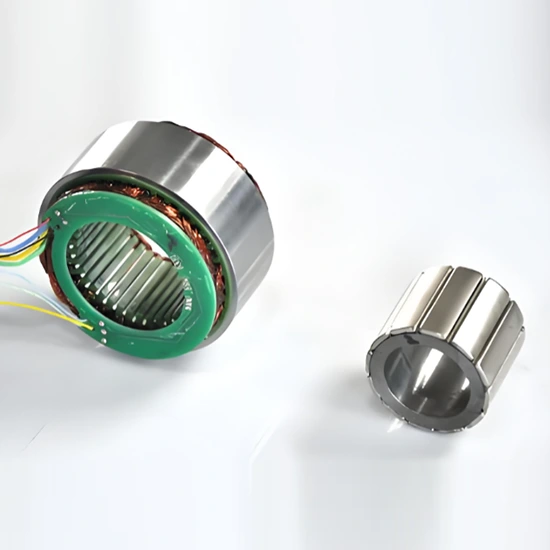

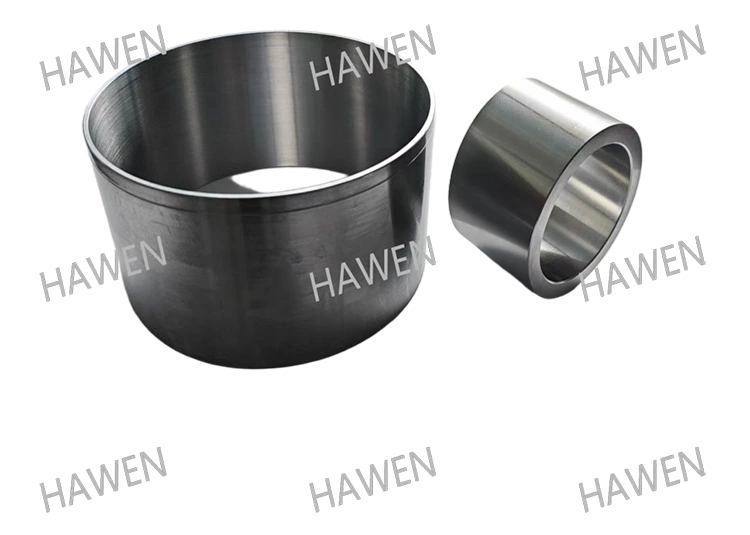

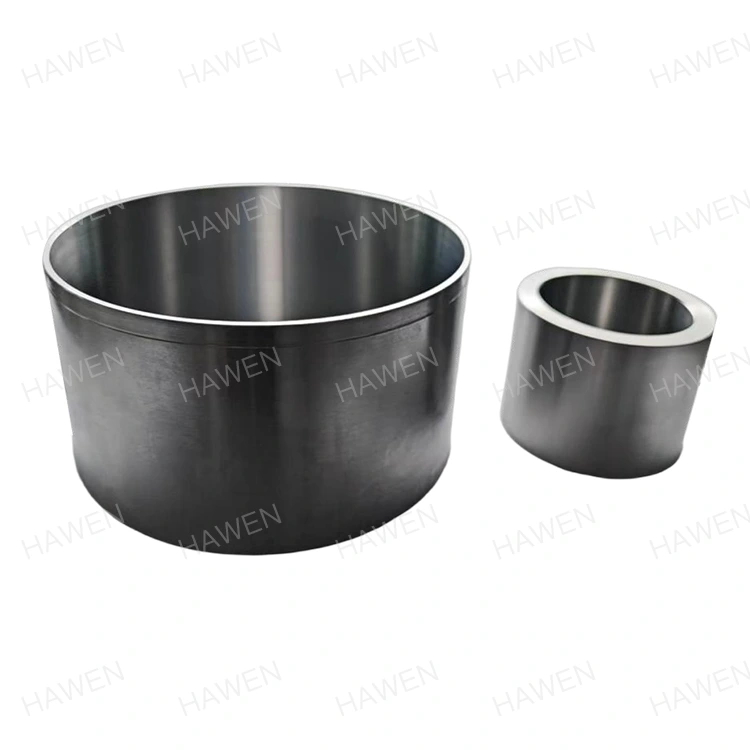

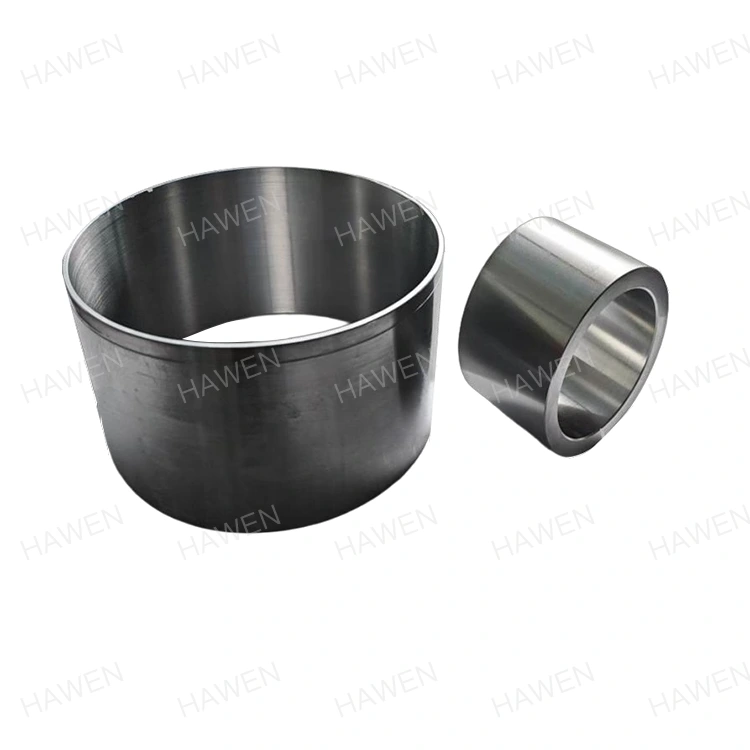

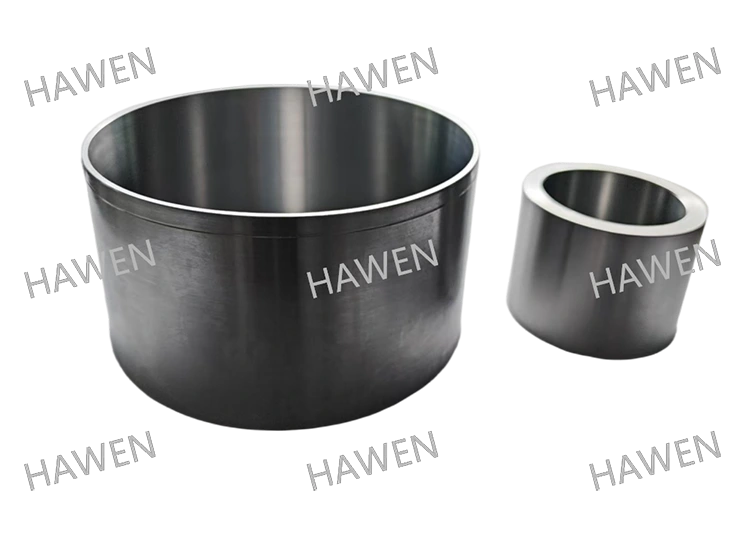

แกนโรเตอร์

HAWEN มุ่งเน้นไปที่การจัดหาแกนโรเตอร์คุณภาพพร้อมความเชี่ยวชาญด้านการผลิตขั้นสูงที่มีความแม่นยำ Stator Core โดดเด่นด้วยประสิทธิภาพที่เชื่อถือได้สำหรับแขนหุ่นยนต์และยานพาหนะพลังงานใหม่ ในฐานะผู้ผลิตมืออาชีพ เรานำเสนอบริการที่ปรับแต่งตามความต้องการของผู้ซื้อในภาคระบบอัตโนมัติทางอุตสาหกรรมและพลังงาน

ข้อมูลจำเพาะของผลิตภัณฑ์

ฟิลด์การประยุกต์ใช้ผลิตภัณฑ์

HAWEN (Trilon) เป็นองค์กรที่มีส่วนร่วมอย่างลึกซึ้งในอุตสาหกรรมเครื่องจักรมากว่า 20 ปี ตั้งแต่ปี 2015 เราได้มุ่งเน้นไปที่การวิจัยและพัฒนาและการผลิตแกนสเตเตอร์ ซึ่งส่วนใหญ่ใช้สำหรับการป้องกันข้อต่อแขนหุ่นยนต์และในอุตสาหกรรมพลังงาน แกนสเตเตอร์ของเราได้รับการกลึงอย่างแม่นยำจากเหล็กกล้าคาร์บอน 20 # และเหล็กกล้าโลหะผสม 42CrMo

แกนสเตเตอร์เป็นองค์ประกอบพื้นฐานของมอเตอร์ไฟฟ้าต่างๆ ในภาคอุตสาหกรรม โดยนำไปใช้กับแขนหุ่นยนต์ คอมเพรสเซอร์ และอุปกรณ์อื่นๆ พวกเขาตระหนักถึงการแปลงพลังงานเครื่องกลไฟฟ้าที่มีประสิทธิภาพสูง ซึ่งสนับสนุนการผลิตแบบอัตโนมัติและการควบคุมกระบวนการ

ในอุตสาหกรรมพลังงานและพลังงาน แกนสเตเตอร์ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ผลิตไฟฟ้า เช่น กังหันลมและกังหันไอน้ำ แกนสเตเตอร์สำหรับกังหันลมใช้การออกแบบโครงสร้างพิเศษที่มีช่องเปิดเอียงและแผ่นช่องระบายอากาศเพื่อเพิ่มประสิทธิภาพการกระจายความร้อน ลดอุณหภูมิที่เพิ่มขึ้นและการสูญเสียแม่เหล็กไฟฟ้าอย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพของอุปกรณ์และอายุการใช้งาน

ในการขนส่งและเทคโนโลยีเกิดใหม่ แกนสเตเตอร์เป็นส่วนประกอบสำคัญของมอเตอร์สำหรับรถยนต์พลังงานใหม่และเซอร์โวมอเตอร์สำหรับหุ่นยนต์ การออกแบบที่มีประสิทธิภาพสูงส่งผลโดยตรงต่อความหนาแน่นของพลังงานและประสิทธิภาพการใช้พลังงานของระบบขับเคลื่อน แกนทางเทคนิคของแกนสเตเตอร์อยู่ที่การปรับวัสดุและโครงสร้างให้เหมาะสม

ผลิตภัณฑ์ของเราครอบคลุมอุตสาหกรรมหลายประเภท โดยส่วนใหญ่ให้บริการด้านการป้องกันข้อต่อแขนหุ่นยนต์ และเรามีความสามารถในการผลิตที่มีความแม่นยำสูงและแม่นยำ

อุปกรณ์ประยุกต์ผลิตภัณฑ์และลูกค้าหลัก

ผลิตภัณฑ์ข้างต้นส่วนใหญ่นำไปใช้กับมอเตอร์ของแขนหุ่นยนต์อุตสาหกรรม โดยมีลูกค้าหลัก ได้แก่ Nidec, Midea, Haier และองค์กรที่มีชื่อเสียงอื่นๆ

พารามิเตอร์ทางเทคนิค: แกนสเตเตอร์เหล็กคาร์บอน 20 #

พารามิเตอร์ทางเทคนิค: แกนสเตเตอร์เหล็กโลหะผสม 42CrMo

ข้อดีหลัก

ทรัพยากรการผลิตและโครงสร้างพื้นฐาน

HAWEN ยังคงลงทุนในทรัพยากรการผลิตแบบอัตโนมัติเพื่อสร้างรากฐานการผลิตที่มั่นคง โรงงานแห่งนี้ดำเนินการสายการผลิตอัตโนมัติเต็มรูปแบบ 10 สายการผลิต ซึ่งได้รับการสนับสนุนโดยสายทำความสะอาดพื้นผิวอัตโนมัติและสายบำบัดแบล็กออกไซด์อัตโนมัติ ซึ่งช่วยให้สามารถผลิตได้ในขนาดใหญ่และต่อเนื่อง

ความเชี่ยวชาญด้านวิศวกรรมและการสำนึกในผลิตภัณฑ์

ด้วยการสนับสนุนจากทีมวิศวกรที่เชี่ยวชาญ HAWEN มีส่วนร่วมในการพัฒนาผลิตภัณฑ์ของลูกค้าตั้งแต่ระยะเริ่มต้น ด้วยการประเมินความต้องการของระบบอุตสาหกรรม การออกแบบโครงสร้าง และการเลือกใช้วัสดุและกระบวนการ HAWEN ทำให้มั่นใจได้ว่าผลิตภัณฑ์จะตรงตามข้อกำหนดด้านการทำงานและประสิทธิภาพ ในขณะที่ยังคงสามารถผลิตและปรับขนาดได้

การตัดเฉือนที่แม่นยำและการดำเนินการอัตโนมัติ

กระบวนการตัดเฉือนที่สำคัญทั้งหมดดำเนินการโดยใช้อุปกรณ์อัตโนมัติที่มีความแม่นยำสูง การควบคุมมิติแกนมีความเสถียร โดยคงค่าความคลาดเคลื่อนหลัก เช่น ความคลาดเคลื่อนของรูด้านในไว้ที่ ≤0.005 มม. การดำเนินการแบบอัตโนมัติช่วยลดการแทรกแซงของมนุษย์และรับประกันความสามารถในการทำซ้ำและความสม่ำเสมอ

การจัดการคุณภาพแบบครบวงจรและการตรวจสอบข้อมูล

การควบคุมคุณภาพเริ่มต้นที่ขั้นตอนการจัดหาวัตถุดิบ ซึ่งมีการจัดการความสม่ำเสมออย่างเคร่งครัด ในระหว่างการผลิต ระบบการตรวจสอบแบบออนไลน์จะตรวจสอบพารามิเตอร์หลักแบบเรียลไทม์ ช่วยให้สามารถระบุและแก้ไขค่าเบี่ยงเบนได้ทันท่วงที อัตราผลตอบแทนของกระบวนการยังคงอยู่ที่ 99.995% โดยมีการตรวจสอบ 100% ก่อนจัดส่ง

วัสดุที่รับผิดชอบต่อสิ่งแวดล้อมและกระบวนการที่สะอาด

HAWEN ใช้ข้อกำหนดด้านสิ่งแวดล้อมอย่างเคร่งครัดในการเลือกใช้วัสดุและกระบวนการผลิต ผลิตภัณฑ์ผลิตขึ้นโดยใช้เหล็กตัดฟรีคาร์บอนต่ำ 1215 เพื่อลดสารที่เป็นอันตราย การรักษาพื้นผิวดำเนินการผ่านกระบวนการแบล็คออกไซด์อัตโนมัติเต็มรูปแบบ ป้องกันการปนเปื้อนด้วยตนเอง ขณะเดียวกันก็ปรับปรุงความต้านทานการกัดกร่อนและลดของเสีย ผลิตภัณฑ์สอดคล้องกับ ROHS, REACH และกฎระเบียบด้านสิ่งแวดล้อมระหว่างประเทศอื่นๆ

การปรับแต่งและความเข้ากันได้ของระบบ

ขึ้นอยู่กับการกำหนดค่าระบบอุตสาหกรรมและสภาวะการทำงานของลูกค้าที่แตกต่างกัน HAWEN นำเสนอการออกแบบที่ปรับแต่งและมีรูปทรงพิเศษเพื่อให้แน่ใจว่าเหมาะสมกับการใช้งานที่เหมาะสมและความน่าเชื่อถือในการปฏิบัติงาน การมีส่วนร่วมทางวิศวกรรมตั้งแต่เนิ่นๆ ช่วยลดการดัดแปลงและการทดสอบในภายหลัง

กำลังการผลิตและความยืดหยุ่นในการจัดส่ง

กำลังการผลิตรวมต่อเดือนของ HAWEN สูงถึงประมาณ 5 ล้านเครื่อง ด้วยการจัดส่งต่อเดือนในปัจจุบันจำนวน 3–4 ล้านเครื่อง กำลังการผลิตยังคงมีอยู่ 40%–60% โครงสร้างนี้รองรับการปรับขนาดโครงการ การปรับกำหนดการส่งมอบ และการเปลี่ยนแปลงความต้องการของตลาด

ห่วงโซ่อุปทานระดับภูมิภาคและการตอบสนอง

HAWEN ตั้งอยู่ในมณฑลเจ้อเจียง ซึ่งเป็นหนึ่งในศูนย์กลางการผลิตที่สำคัญของจีน ได้รับประโยชน์จากความร่วมมือระยะยาวกับซัพพลายเออร์ในท้องถิ่นที่เป็นผู้ใหญ่ ระยะเวลาในการจัดซื้อที่สั้นและการจัดหาที่มั่นคงช่วยเพิ่มความน่าเชื่อถือในการจัดส่งและความเร็วในการตอบสนอง

ผลลัพธ์ของลูกค้าและมูลค่าระยะยาว

ด้วยทรัพยากรการผลิตที่มั่นคง การดำเนินการทางวิศวกรรมที่มีประสิทธิภาพ และระบบคุณภาพที่เชื่อถือได้ HAWEN ช่วยให้ลูกค้าบรรลุความคุ้มค่าด้านต้นทุน การดำเนินงานที่มีเสียงรบกวนต่ำ อัตราคุณสมบัติที่สูง และการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม การเลือก HAWEN ช่วยลดต้นทุนรวมในการพัฒนา การทดสอบ การผลิต และบริการหลังการขายตลอดวงจรชีวิตผลิตภัณฑ์

การเลือกใช้วัสดุ

เหล็กกล้าคาร์บอน 45#

เหล็กกล้าคาร์บอน 45# เป็นเหล็กโครงสร้างคาร์บอนคุณภาพสูงที่มีปริมาณคาร์บอนประมาณ 0.42% ถึง 0.50% ซึ่งอยู่ในประเภทเหล็กกล้าคาร์บอนปานกลาง ความหนาแน่นของวัสดุคือ 7.85 g/cm³; องค์ประกอบทางเคมีประกอบด้วยแมงกานีส 0.50% -0.80% ซิลิคอน 0.17% -0.37% โดยมีองค์ประกอบเจือปนที่ควบคุมอย่างเข้มงวดเช่นฟอสฟอรัสและกำมะถัน คุณสมบัติทางกลและการรักษาความร้อน: มีคุณสมบัติเชิงกลที่ครอบคลุมดีเยี่ยม โดยมีความต้านทานแรงดึงไม่น้อยกว่า 600 MPa ความแข็งแรงของผลผลิตไม่น้อยกว่า 355 MPa การยืดตัวไม่น้อยกว่า 16% และการลดพื้นที่ไม่ น้อยกว่า 40% เนื่องจากความสามารถในการชุบแข็งต่ำ จึงมีแนวโน้มที่จะแตกร้าวในระหว่างการดับด้วยน้ำ และมีความสามารถในการเชื่อมโดยเฉลี่ย — จำเป็นต้องให้ความร้อนก่อนการเชื่อมและการหลอมหลังการเชื่อมเพื่อบรรเทาความเครียดภายใน การชุบและแบ่งเบาบรรเทา (การชุบแข็งบวกกับการแบ่งเบาบรรเทาอุณหภูมิสูง) ในการอบชุบด้วยความร้อนสามารถเพิ่มประสิทธิภาพการทำงานได้: อุณหภูมิในการชุบมักจะอยู่ที่ประมาณ 840°C อุณหภูมิการอบคืนตัวอยู่ที่ 560-600°C และความแข็งสามารถเข้าถึง HRC 22-34

เหล็กโลหะผสม 42CrMo

42CrMo เป็นเหล็กโครงสร้างโลหะผสมความแข็งแรงสูงพิเศษที่มีชื่อเสียงในด้านคุณสมบัติเชิงกลที่ยอดเยี่ยม และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่มีความต้องการความแข็งแรงและความเหนียวสูง องค์ประกอบทางเคมีหลักประกอบด้วยคาร์บอน 0.38~0.45% (C) โครเมียม 0.90~1.20% (Cr) โมลิบดีนัม 0.15~0.25% (Mo) และซิลิคอน (Si) และแมงกานีส (Mn) จำนวนเล็กน้อย การออกแบบองค์ประกอบนี้ทำให้วัสดุมีความแข็งแรงสูง มีความเหนียวดี มีความแข็งสูง และไม่มีอารมณ์เปราะอย่างเห็นได้ชัด หลังจากการชุบแข็งและการแบ่งเบาบรรเทา สามารถรับขีดจำกัดความเมื่อยล้าสูงและทนต่อแรงกระแทกหลายครั้ง และยังแสดงถึงความเหนียวทนต่อแรงกระแทกที่อุณหภูมิต่ำที่ยอดเยี่ยม คุณสมบัติทางกล: ความต้านแรงดึง σb ≥1080 MPa, ความแข็งแรงของผลผลิต σs ≥930 MPa, การยืดตัว δ5 ≥12%, การลดพื้นที่ ψ ≥45%, พลังงานกระแทก Akv ≥63 J, ความเหนียวกระแทก αkv ≥78 เจ/ซม.²; ความแข็งในสถานะอบอ่อนคือ 147 ~ 241 HB และสามารถควบคุมความแข็งหลังการดับและแบ่งเบาบรรเทาได้ที่ ≤217 HBW

การควบคุมกระบวนการ

● การควบคุมความทนทานต่อการเจาะ: การได้รับความแม่นยำสูง ±0.008 มม. ทำให้มีข้อกำหนดที่เข้มงวดอย่างยิ่งในด้านอุปกรณ์การประมวลผลและความเสถียรของกระบวนการ ช่วงพิกัดความเผื่อที่แม่นยำดังกล่าวต้องการความแม่นยำระดับสูงสุดของอุปกรณ์การตัดเฉือน (เช่น เครื่องมือกล CNC) เครื่องมือตัดคุณภาพสูง สภาพกระบวนการที่มั่นคง และอุปกรณ์จับยึดที่เชื่อถือได้ (เช่น การควบคุมอุณหภูมิ การลดการสั่นสะเทือน) การเบี่ยงเบนเล็กน้อยอาจนำไปสู่ข้อบกพร่องด้านคุณภาพผลิตภัณฑ์ เราใช้กระบวนการผลิตขั้นสูงเพื่อให้มั่นใจในความแม่นยำนี้: รับรู้ผ่านเครื่องมือวัดที่มีความแม่นยำสูง (เช่น เครื่องวัดพิกัด (CMM), เครื่องทดสอบความกลม, เครื่องมือวัดโปรไฟล์), การควบคุมกระบวนการที่เข้มงวด (เช่น การควบคุมกระบวนการทางสถิติ (SPC)) และสภาพแวดล้อมการตัดเฉือนที่มีความเสถียร ซึ่งรับประกันความสม่ำเสมอในการผลิตเป็นชุด มูลค่าการใช้งาน: ในระบบส่งกำลังที่มีความแม่นยำ ความคลาดเคลื่อนของรูเจาะส่งผลโดยตรงต่อความแม่นยำในการประกอบระหว่างส่วนประกอบและเพลา ซึ่งก็คือ มีความสำคัญอย่างยิ่งต่อประสิทธิภาพการส่งผ่าน การควบคุมเสียงรบกวน และอายุการใช้งานของผลิตภัณฑ์ ซึ่งเป็นตัวบ่งชี้ทางเทคนิคหลักสำหรับการผลิตระดับไฮเอนด์

เราใช้การควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการผลิตเพื่อให้มั่นใจในความเสถียรและความทนทานของผลิตภัณฑ์ระหว่างการใช้งาน

● การจับคู่ประสิทธิภาพของวัสดุ: ควบคุมความแข็งของวัสดุและกระบวนการบำบัดความร้อนอย่างเคร่งครัด เพื่อเพิ่มความต้านทานการสึกหรอและความแข็งแรงเมื่อยล้าได้อย่างมีประสิทธิภาพ

การรักษาพื้นผิว - การทำความสะอาดและการทู่

แกนสเตเตอร์ทำจากวัสดุโลหะและทำงานในสภาพแวดล้อมที่รุนแรง ซึ่งจะทำให้เกิดสนิมและการกัดกร่อนของชิ้นส่วนอะไหล่อย่างหลีกเลี่ยงไม่ได้หากไม่มีการบำบัดที่เหมาะสม บริษัทของเรามีทีมงาน R&D หลักที่เป็นมืออาชีพและมีประสบการณ์ จากประสบการณ์จริงหลายปีและการทดลองซ้ำหลายครั้ง เราได้พัฒนาสูตรการรักษาพื้นผิวโดยเฉพาะสำหรับผลิตภัณฑ์นี้ เราใช้กระบวนการทำความสะอาดและการสร้างฟิล์มร่วมกับระบบอบแห้งอัตโนมัติเต็มรูปแบบ โดยไม่ต้องสัมผัสผลิตภัณฑ์ด้วยตนเองตลอดทั้งกระบวนการ ซึ่งไม่เพียงแต่ช่วยเพิ่มความต้านทานการกัดกร่อนของผลิตภัณฑ์ให้ตรงตามมาตรฐานอุตสาหกรรม แต่ยังลดความเสี่ยงของการชนกันของผลิตภัณฑ์ที่เกิดจากการสัมผัสกับมนุษย์ และช่วยให้มั่นใจในเสถียรภาพในการปฏิบัติงานของผลิตภัณฑ์

กระบวนการชุบด้วยไฟฟ้าอื่นๆ เช่น การชุบด้วยไฟฟ้าทั่วไป การชุบสังกะสี และการชุบนิเกิล ก็มีให้เลือกเช่นกัน และสามารถปรับแต่งได้อย่างเต็มที่ตามความต้องการของลูกค้า

ข้อกำหนดด้านสิ่งแวดล้อม

ผลิตภัณฑ์ทั้งหมดเป็นไปตามข้อกำหนดการคุ้มครองสิ่งแวดล้อมที่เข้มงวดในแง่ของการเลือกวัตถุดิบและกระบวนการบำบัดพื้นผิว และได้รับการสนับสนุนจากรายงานการรับรอง ROHS และ REACH อย่างเป็นทางการ

ความสามารถในการวิจัยและพัฒนาและการปรับแต่ง

ทีมงาน R&D และเทคนิคมืออาชีพของเรามีประสบการณ์ในอุตสาหกรรมเชิงลึกมาเป็นเวลา 20 ปี เราสามารถตอบสนองความต้องการของลูกค้าได้อย่างเต็มที่ แก้ปัญหาทางเทคนิคตามสถานการณ์การใช้งานและความต้องการเฉพาะ และปรับแต่งแกนสเตเตอร์ที่มีรูปทรงพิเศษ เรายินดีต้อนรับการปรับแต่งตามแบบที่ให้มาอย่างอบอุ่น รวมถึงผลิตภัณฑ์ที่กำหนดเองด้วยวัตถุดิบที่กำหนดและกระบวนการปรับสภาพพื้นผิว นอกจากนี้เรายังเชิญชวนผู้เยี่ยมชมจากต่างประเทศให้เยี่ยมชมโรงงานผลิตของเราด้วย

การทำงานร่วมกันจากโครงสร้างองค์กรใหม่

การทำงานร่วมกันที่เกิดจากโครงสร้างองค์กรใหม่ทำให้ HAWEN สามารถตอบสนองความคาดหวังของลูกค้าได้อย่างเต็มที่บนพื้นฐานของความร่วมมือเชิงลึกและมีประสิทธิภาพ

ลูกค้าในประเทศ

เราได้สร้างความร่วมมือเชิงกลยุทธ์ระยะยาวกับลูกค้าในประเทศ เช่น Sanjiang Electric, LG Tianjin และ Nidec โดยมีความสัมพันธ์ความร่วมมือที่มั่นคงมายาวนานกว่าทศวรรษ
