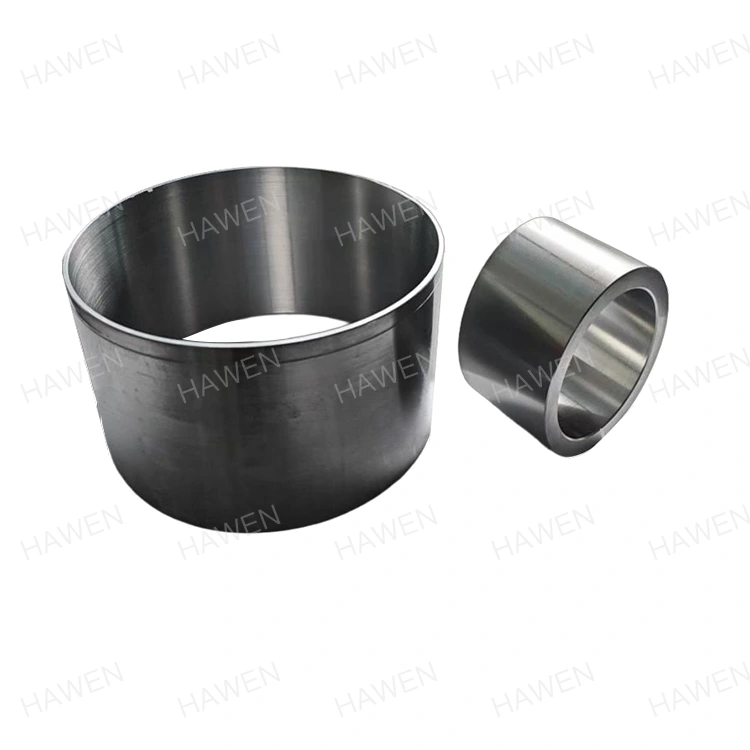

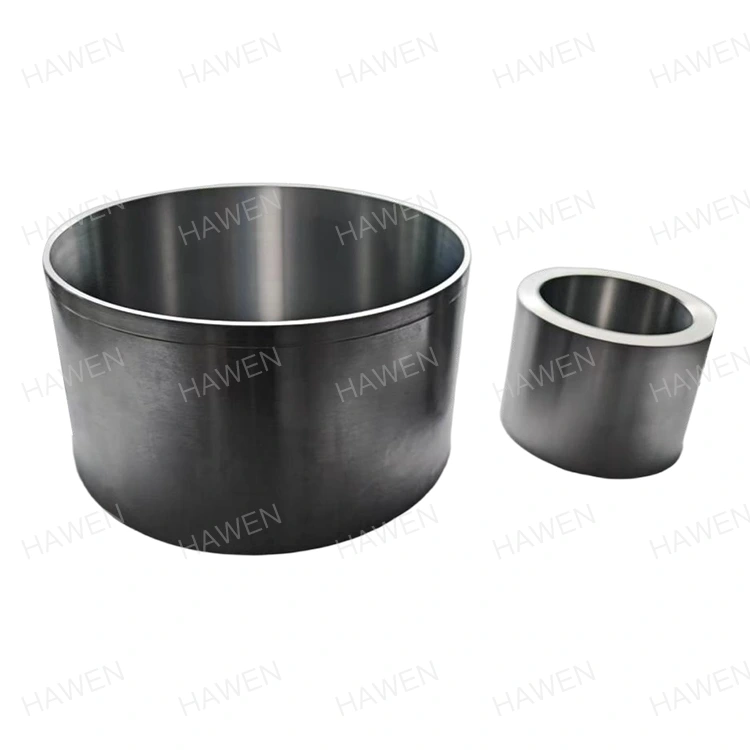

แกนโรเตอร์มอเตอร์ไฟฟ้า

ฮาเวน เป็นซัพพลายเออร์ที่จัดตั้งขึ้นสำหรับแกนโรเตอร์มอเตอร์ไฟฟ้าและชุดขับเคลื่อนแบบหมุนขั้นสูง ด้วยประสบการณ์การผลิตยี่สิบปี เราดำเนินการส่วนประกอบโดยใช้เหล็กกล้าคาร์บอน 20# และเหล็กโลหะผสม 42CrMo ศูนย์การผลิตแบบอัตโนมัติใช้การทำความสะอาดขั้นสูงและการบำบัดฟิล์มเพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอและความสมบูรณ์ของโครงสร้างในระยะยาวในระบบอุตสาหกรรมงานหนักที่หลากหลาย

ประสิทธิภาพการหมุนในระบบเครื่องกลไฟฟ้า

ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ขึ้นอยู่กับประสิทธิภาพอย่างต่อเนื่องของโรตารีไดรฟ์อย่างมาก ภายในระบบส่งกำลังเหล่านี้ การรวมแกนโรเตอร์มอเตอร์ไฟฟ้าที่ได้รับการปรับปรุงมาจะกำหนดประสิทธิภาพโดยรวมของชุดขับเคลื่อนโดยการลดการสูญเสียทางแม่เหล็กไฟฟ้าและรักษาการตอบสนองของแรงบิดที่รวดเร็ว อุปกรณ์อัตโนมัติความเร็วสูง ข้อต่อหุ่นยนต์ และระบบขับเคลื่อนไฟฟ้าต้องใช้ส่วนประกอบแบบหมุนที่ออกแบบมาเพื่อลดความเฉื่อยในขณะที่เพิ่มความหนาแน่นของฟลักซ์แม่เหล็กให้สูงสุด

เพื่อรักษาความต้องการอันเข้มงวดของการเปลี่ยนแปลงทางอุตสาหกรรมอย่างต่อเนื่อง หน่วยการหมุนจะต้องป้องกันการสะสมของกระแสน้ำวน และลดการเพิ่มขึ้นของความร้อนที่มากเกินไป การใช้วัตถุดิบที่มีค่าการนำไฟฟ้าสูงซึ่งผ่านการประมวลผลเป็นรูปทรงเรขาคณิตที่แน่นอนทำให้มั่นใจได้ว่าไดรฟ์ไฟฟ้าจะทำงานที่ขีดจำกัดทางอุณหพลศาสตร์สูงสุด ความเสถียรทางกลนี้ส่งผลโดยตรงต่อกำลังขับ ความแม่นยำของตำแหน่ง และอายุการใช้งานของเครื่องจักรอัตโนมัติในโรงงาน

การป้องกันข้อต่อหุ่นยนต์และพลวัต

ข้อต่อหุ่นยนต์อุตสาหกรรมต้องการเซอร์โวไดรฟ์แรงบิดสูงขนาดกะทัดรัดที่สามารถดำเนินการรอบการสตาร์ท-ดับอย่างรวดเร็วโดยไม่มีข้อผิดพลาดในการกำหนดตำแหน่ง ส่วนประกอบที่หมุนได้ภายในได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อความเค้นบิดที่รุนแรงในขณะที่ยังคงรักษาจุดศูนย์กลางที่แม่นยำ ด้วยการลดการเบี่ยงเบนหนีศูนย์ในแนวรัศมี ส่วนประกอบแบบหมุนจะป้องกันการเลื่อนระดับจุลภาคซึ่งนำไปสู่การสึกหรอของเกียร์และความล้มเหลวทางกลไกตลอดหลายล้านรอบ

บูรณาการการสร้างพลังงานตามหลักอากาศพลศาสตร์

ในกังหันลมและกังหันไอน้ำ ชิ้นส่วนโรตารีสำหรับงานหนักจะทำงานในสภาพแวดล้อมกลางแจ้งที่ไม่สามารถคาดเดาได้ ซึ่งขึ้นอยู่กับภาระทางกลที่เปลี่ยนไป ระบบเหล่านี้ใช้การกำหนดค่าพิเศษ เช่น ช่องเอียงแบบเปิดและแผ่นช่องระบายอากาศโดยเฉพาะ เพื่อให้แน่ใจว่าความร้อนจะกระจายไปอย่างรวดเร็ว การจัดการระบายความร้อนที่มีประสิทธิภาพช่วยปกป้องส่วนประกอบทองแดงที่พันอยู่ และรับประกันการส่งพลังงานที่เสถียรกลับไปยังโครงข่ายไฟฟ้า

ระบบฉุดพลังงานใหม่

มอเตอร์ฉุดลากสำหรับระบบขับเคลื่อนไฟฟ้าและไฮบริดต้องใช้ความหนาแน่นของกำลังที่สูงมากเพื่อปรับระยะและการเร่งความเร็วของยานพาหนะให้เหมาะสม องค์ประกอบที่หมุนภายในจะต้องทำงานที่ความเร็วการหมุนสูง ซึ่งมักจะเกิน 15,000 RPM การบรรลุประสิทธิภาพที่สม่ำเสมอที่ความเร็วเหล่านี้จำเป็นต้องมีการควบคุมคุณภาพอย่างเข้มงวดในระหว่างการผลิตเพื่อให้แน่ใจว่าวัตถุดิบจะไม่เปลี่ยนรูปภายใต้แรงเหวี่ยงที่รุนแรง

คุณสมบัติทางโลหะวิทยาขั้นสูงสำหรับการปฏิบัติการที่มีความเครียดสูง

การเลือกวัสดุที่ถูกต้องเป็นสิ่งสำคัญเพื่อให้ตรงกับความต้องการทางกลและไฟฟ้าของการใช้งานขั้นสุดท้าย ลักษณะทางโลหะวิทยาของเกรดเหล็กเป็นตัวกำหนดความแข็งแรงของผลผลิต ความต้านทานต่อความล้า และความง่ายในการตัดเฉือนสำหรับส่วนประกอบแต่ละชิ้น

เหล็กโครงสร้างคาร์บอนต่ำ (เหล็กกล้าคาร์บอน 20#)

เหล็กโครงสร้างนี้ให้ความสามารถในการเชื่อมและความเหนียวที่ดีเยี่ยม ทำให้เหมาะสำหรับการประกอบเครื่องจักรกลมาตรฐาน มีความสามารถในการซึมผ่านของแม่เหล็กที่เสถียร ซึ่งช่วยลดการสูญเสียแกนในการใช้งานมอเตอร์มาตรฐาน ส่วนประกอบที่ผลิตจากเกรดนี้สามารถปรับแต่งได้สูงและปรับให้เข้ากับการออกแบบเฉพาะทางที่ต้องการความแม่นยำสูงในระหว่างการผลิตจำนวนมากได้อย่างง่ายดาย

เหล็กโครเมียม-โมลิบดีนัมความแข็งแรงสูงพิเศษ (เหล็กโลหะผสม 42CrMo)

สำหรับการใช้งานที่โหลดทางกลและทนต่อแรงกระแทกเป็นสิ่งสำคัญยิ่ง เหล็กโลหะผสมนี้ให้ประสิทธิภาพที่โดดเด่น มีความสามารถในการชุบแข็งได้สูงและไม่แสดงความเปราะ ทำให้สามารถรักษาขีดจำกัดความล้าในระดับสูงได้ การออกแบบทางเคมีประกอบด้วยโครเมียมและโมลิบดีนัม ช่วยให้มั่นใจได้ถึงการแข็งตัวอย่างล้ำลึกในระหว่างการอบชุบด้วยความร้อน และความทนทานที่อุณหภูมิต่ำที่ยอดเยี่ยมภายใต้แรงกระแทก

คุณสมบัติเหล็กกล้าคาร์บอนปานกลาง (เหล็กกล้าคาร์บอน 45 #)

เกรดโครงสร้างคาร์บอนปานกลางนี้ประกอบด้วยคาร์บอน 0.42% ถึง 0.50% โดยมีความหนาแน่น 7.85 g/cm³ ส่วนประกอบประกอบด้วยแมงกานีส 0.50% ถึง 0.80% และซิลิคอน 0.17% ถึง 0.37% โดยมีการควบคุมสิ่งเจือปนอย่างเข้มงวด นำเสนอคุณสมบัติทางกลที่ครอบคลุมดีเยี่ยม โดยมีความต้านทานแรงดึง ≥600 MPa และความแข็งแรงคราก ≥355 MPa การชุบแข็งภายหลังที่ 840°C และการอบคืนตัวระหว่าง 560°C ถึง 600°C จะช่วยปรับความแข็งให้เหมาะสมกับ HRC 22-34

การตรวจสอบมิติและการจัดตำแหน่งทางเรขาคณิต

เพื่อป้องกันการสั่นสะเทือนทางกลและเสียงรบกวนความถี่สูงในเครื่องจักรที่กำลังหมุน ส่วนประกอบต่างๆ จะต้องเป็นไปตามขอบเขตมิติที่เข้มงวด แม้แต่การเบี่ยงเบนทางเรขาคณิตเล็กน้อยก็สามารถสร้างแรงดึงแม่เหล็กที่ไม่สมมาตรได้ ทำให้เกิดการสึกหรออย่างรวดเร็วของตลับลูกปืนและทำให้อุปกรณ์เสียหายอย่างรุนแรง ในระหว่างการทำงานที่ความเร็วสูง การรักษาศูนย์กลางของแกนโรเตอร์ของมอเตอร์ไฟฟ้าจะช่วยป้องกันการสั่นสะเทือนที่เป็นอันตราย และช่วยให้การถ่ายโอนพลังงานในการหมุนเป็นไปอย่างราบรื่น

อุปกรณ์การผลิตอัตโนมัติที่มีความแม่นยำสูงช่วยให้สามารถควบคุมมิติได้อย่างสม่ำเสมอตลอดการผลิตขนาดใหญ่ พารามิเตอร์ที่สำคัญ เช่น ความคลาดเคลื่อนของรูด้านใน ได้รับการดูแลอย่างเคร่งครัดที่ ≤0.005 มม. ด้วยการสร้างมาตรฐานความคลาดเคลื่อนที่แคบเหล่านี้ ชุดประกอบที่เสร็จแล้วจะรวมเข้ากับเพลามอเตอร์ได้อย่างราบรื่น โดยไม่ต้องมีการปรับแบบแมนนวลในระหว่างขั้นตอนการติดตั้งขั้นสุดท้าย

มาตรวิทยาที่ครอบคลุมและการตรวจสอบคุณภาพ

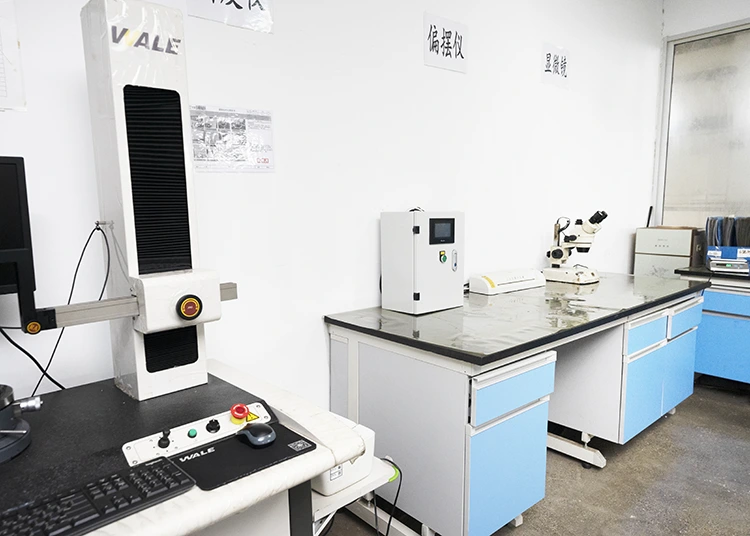

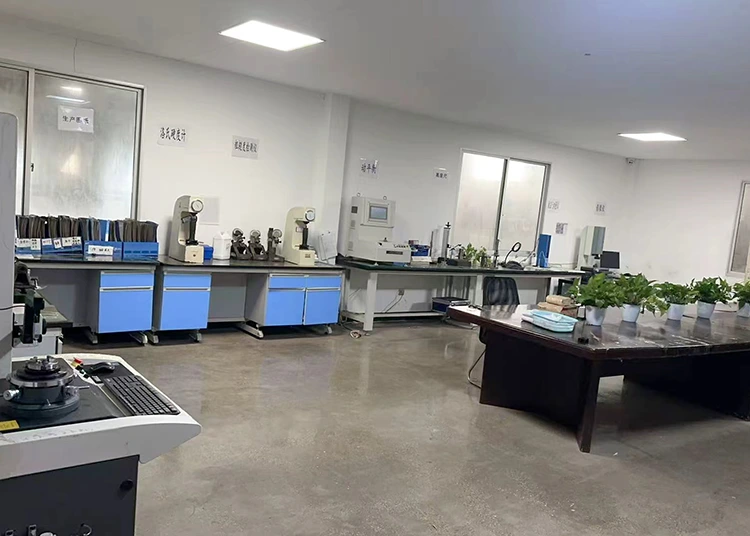

การประกันคุณภาพได้รับการดูแลผ่านเครื่องมือมาตรวิทยาขั้นสูงที่ตั้งอยู่ในพื้นที่การผลิตโดยตรง เครื่องวัดพิกัด (CMM) ตรวจสอบพิกัดแบบหลายแกน ในขณะที่เครื่องทดสอบความกลมเฉพาะทางและเครื่องมือวัดโปรไฟล์จะประเมินความสม่ำเสมอของวงกลมของเส้นผ่านศูนย์กลางด้านในและด้านนอก การควบคุมกระบวนการทางสถิติ (SPC) ใช้ในการติดตามแนวโน้มการผลิตแบบเรียลไทม์ ป้องกันการเบี่ยงเบนของมิติก่อนที่จะเกินขีดจำกัดทางวิศวกรรม

การคัดสรรวัตถุดิบและการผลิตโดยคำนึงถึงสิ่งแวดล้อม

การจัดหาวัตถุดิบคุณภาพสูงอย่างสม่ำเสมอเป็นรากฐานของการควบคุมคุณภาพ โรงงานผลิตใช้เหล็กตัดฟรีคาร์บอนต่ำ 1215 ที่เป็นมิตรต่อสิ่งแวดล้อมสำหรับโครงการที่กำหนด เพื่อลดรอยเท้าของสารอันตรายในขณะที่ปรับปรุงความสามารถในการแปรรูป วัสดุทั้งหมดเป็นไปตามมาตรฐานสากล RoHS และ REACH ซึ่งได้รับการสนับสนุนโดยรายงานจากห้องปฏิบัติการวิเคราะห์ที่ได้รับการตรวจสอบแล้ว

โปรโตคอลการรักษาพื้นผิวสำหรับสภาพแวดล้อมที่รุนแรง

ชิ้นส่วนเหล็กแบบหมุนมักทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย ซึ่งการสัมผัสกับความชื้น น้ำมันตัด และอนุภาคในอากาศสามารถเร่งการเกิดออกซิเดชันได้ พื้นผิวที่ไม่ได้รับการป้องกันจะเกิดสนิมอย่างรวดเร็ว ส่งผลให้ความพอดีทางกลลดลง และเศษโลหะหลุดเข้าไปในตัวเครื่องมอเตอร์

เพื่อรับมือกับปัญหาเหล่านี้ โรงงานผลิตจึงใช้กระบวนการทำความสะอาดและการสร้างฟิล์มอัตโนมัติแบบไร้การสัมผัส ด้วยการใช้ระบบล้างที่ขับเคลื่อนด้วยสายพานลำเลียงที่ผสานรวมกับสายการอบแห้งที่มีประสิทธิภาพสูง ผลิตภัณฑ์จะถูกทำความสะอาด บำบัด และบรรจุโดยไม่ต้องสัมผัสด้วยมือ ซึ่งจะช่วยป้องกันการปนเปื้อนของน้ำมันที่ผิวหนัง ลดความเสี่ยงที่จะเกิดรอยขีดข่วนจากการกระแทก และช่วยให้มั่นใจได้ว่าชิ้นส่วนจะมาถึงโรงงานประกอบในสภาพที่สมบูรณ์และพร้อมติดตั้ง

ตัวเลือกการปรับแต่งการเคลือบที่หลากหลาย

แม้ว่าการสร้างฟิล์มด้วยสารเคมีมาตรฐานจะช่วยปกป้องส่วนประกอบภายใต้สภาพคลังสินค้าและการประกอบทั่วไป แต่สภาพแวดล้อมเฉพาะทางอาจจำเป็นต้องมีอุปสรรคที่ได้รับการปรับปรุง โรงงานมีตัวเลือกการตกแต่งที่ปรับแต่งได้หลากหลายเพื่อตอบสนองความต้องการเฉพาะ รวมถึงการชุบด้วยไฟฟ้ามาตรฐาน การชุบสังกะสี การชุบนิเกิล และการบำบัดแบล็คออกไซด์อัตโนมัติเต็มรูปแบบที่ปรับปรุงความต้านทานการกัดกร่อนโดยไม่ต้องเปลี่ยนขนาดทางกายภาพที่สำคัญ

ความสามารถในการผลิตและข้อกำหนดทางเทคนิค

ตารางด้านล่างสรุปข้อกำหนดทางเทคนิคของผลิตภัณฑ์หลักที่ผลิตด้วยเครื่องจักรความแม่นยำมาตรฐานของเรา:

ทำไมถึงเลือกพวกเรา

การเป็นพันธมิตรกับโรงงานผลิตที่มีประสบการณ์ทำให้มั่นใจได้ว่าสายการผลิตของคุณยังคงได้รับส่วนประกอบทางกลที่ผ่านการทดสอบคุณภาพอย่างสม่ำเสมอและสม่ำเสมอ โครงสร้างพื้นฐานของเราได้รับการปรับให้เหมาะสมเพื่อส่งมอบคุณค่าและความน่าเชื่อถือในระยะยาว:

• โครงสร้างพื้นฐานอัตโนมัติเต็มรูปแบบ:โรงงานดำเนินการสายการผลิตอัตโนมัติเต็มรูปแบบ 10 สายการผลิต พร้อมด้วยการทำความสะอาดพื้นผิวแบบบูรณาการและสายการผลิตแบล็คออกไซด์อัตโนมัติ สิ่งนี้จะช่วยลดข้อผิดพลาดในการประมวลผลด้วยตนเองให้เหลือน้อยที่สุด และรับประกันความสามารถในการทำซ้ำสูงตลอดการดำเนินการผลิตที่มีปริมาณมาก
• กำลังการผลิตที่สำคัญ:ด้วยกำลังการผลิตรวมประมาณ 5 ล้านหน่วยต่อเดือน และการจัดส่งในปัจจุบันอยู่ที่ 3 ถึง 4 ล้านหน่วย โรงงานแห่งนี้จะรักษาบัฟเฟอร์กำลังการผลิต 40% ถึง 60% เพื่อรองรับการปรับขนาดโครงการอย่างรวดเร็วและการเปลี่ยนแปลงความต้องการอย่างกะทันหันได้อย่างสะดวกสบาย
• ประสบการณ์ด้านยานยนต์และเครื่องใช้ไฟฟ้าระดับโลก:ทีมผู้ผลิตรักษาความร่วมมือเชิงกลยุทธ์มายาวนานกับผู้ผลิตมอเตอร์ระดับโลก รวมถึง Nidec, Midea, Gree, LG, Huilu และ Wolong ซึ่งพิสูจน์ความสามารถของเราในการปฏิบัติตามมาตรฐานคุณภาพที่เข้มงวด
• การตรวจสอบคุณภาพและสิ่งแวดล้อมที่เข้มงวด:การควบคุมคุณภาพเริ่มต้นที่การจัดหาวัตถุดิบ ทำให้มีอัตราการผ่านกระบวนการที่เสถียร 99.995% การจัดส่งทั้งหมดได้รับการตรวจสอบ 100% ก่อนออกจากโรงงาน และปฏิบัติตามหลักเกณฑ์ด้านสิ่งแวดล้อมของ EU RoHS และ REACH โดยสมบูรณ์

คำถามที่พบบ่อย

การกำหนดค่าการออกแบบใดที่สามารถปรับแต่งสำหรับแกนโรเตอร์มอเตอร์ไฟฟ้าได้

เราจัดเตรียมการปรับแต่งแบบเต็มตามแบบทางเทคนิคที่ให้ไว้ ทีมวิศวกรของเราสามารถปรับขนาด โปรไฟล์การเจาะภายใน รูปทรงของร่อง และข้อกำหนดเฉพาะของวัตถุดิบ เช่น การใช้เหล็กกล้าคาร์บอน 20# เหล็กโลหะผสม 42CrMo หรือเหล็กกล้าคาร์บอน 45# เพื่อให้ตรงกับพารามิเตอร์ระบบเครื่องกลไฟฟ้าเฉพาะ

กระบวนการสร้างทู่แบบไร้สัมผัสป้องกันสนิมได้อย่างไร

กลุ่มผลิตภัณฑ์ปรับสภาพพื้นผิวแบบไม่ต้องสัมผัสจะนำส่วนประกอบต่างๆ ไปใช้ผ่านการทำความสะอาดสารเคมีอัตโนมัติและอ่างทู่ก่อนที่จะทำให้แห้งในห้องอบลมร้อนที่ปิดสนิท การขจัดการสัมผัสด้วยมือจะช่วยป้องกันการเกิดออกซิเดชันที่เกิดจากเหงื่อ และรับประกันว่าชิ้นส่วนจะปราศจากสนิมก่อนการติดตั้ง

มีการใช้เกณฑ์วิธีการทดสอบใดเพื่อรับประกันความแม่นยำของรูด้านใน

ทุกชุดได้รับการตรวจสอบโดยใช้เครื่องวัดพิกัด (CMM) และเครื่องทดสอบความกลมที่มีความแม่นยำสูง เราควบคุมกระบอกสูบของกระบอกสูบอย่างเข้มงวดที่ ≤0.01 มม. สำหรับหน่วยเหล็กกล้าคาร์บอน 20# มาตรฐานของเรา ซึ่งเกินมาตรฐานอุตสาหกรรมทั่วไปที่ ≤0.015 มม.

วัตถุดิบเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมระหว่างประเทศหรือไม่

ใช่. วัตถุดิบทั้งหมด รวมถึงเหล็กตัดฟรีคาร์บอนต่ำ 1215 และเกรดโลหะผสมต่างๆ ผ่านการทดสอบทางเคมีอย่างเข้มงวด ทุกชุดที่จัดส่งได้รับการสนับสนุนโดยใบรับรองการปฏิบัติตาม REACH และ RoHS อย่างเป็นทางการ

โรงงานจะรับมือกับปริมาณการผลิตที่เพิ่มขึ้นอย่างกะทันหันได้อย่างไร?

โรงงานผลิตของเราในจังหวัดเจ้อเจียงรักษากำลังการผลิตสำรองได้สูงสุด 2 ล้านหน่วยต่อเดือน สิ่งนี้ช่วยให้เราสามารถขยายขนาดการผลิตและปรับกำหนดการจัดส่งได้โดยไม่กระทบต่อเวลาในการผลิตหรือความสม่ำเสมอของผลิตภัณฑ์

ความเป็นผู้นำด้านวิศวกรรมความแม่นยำและการผลิต

ด้วยประสบการณ์เฉพาะด้านการประมวลผลทางกลที่มีความแม่นยำมากกว่าสองทศวรรษ โรงงานผลิตยังคงนำเสนอโซลูชั่นทางวิศวกรรมที่เชื่อถือได้สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย ด้วยการควบคุมทุกขั้นตอนของกระบวนการ ตั้งแต่การตรวจสอบโลหะและเครื่องจักรอัตโนมัติ CNC ไปจนถึงการสร้างฟิล์มด้วยสารเคมีแบบไม่ต้องสัมผัส เราจึงมั่นใจได้ว่าส่วนประกอบที่หมุนได้ทุกชิ้นตรงตามมาตรฐานประสิทธิภาพสูง เชื่อมั่นฮาเวนเพื่อมอบความแม่นยำ ความจุ และความสม่ำเสมอที่จำเป็นสำหรับการขับเคลื่อนระบบมอเตอร์ประสิทธิภาพสูงรุ่นต่อไปของคุณ
