มอเตอร์มัดคืออะไร? วงล้อที่ถ่ายโอนพลัง

ในขณะที่มักถูกมองข้ามไปโดยให้ความสำคัญกับส่วนประกอบที่โดดเด่นกว่าเช่นมอเตอร์หรือตัวเครื่องจักรที่ขับเคลื่อนเอง มัดมอเตอร์ถือเป็นงานวิศวกรรมที่สำคัญและเป็นหัวใจสำคัญของระบบกลไกจำนวนนับไม่ถ้วน ส่วนประกอบคล้ายล้อที่เรียบง่ายนี้เป็นจุดเริ่มต้นสำหรับกำลัง กุญแจสำคัญในการควบคุมความเร็ว และเป็นองค์ประกอบสำคัญในการถ่ายโอนพลังงานอย่างมีประสิทธิภาพจากมอเตอร์ไฟฟ้าไปสู่การใช้งานตามที่ต้องการ

มอเตอร์มัดคืออะไร?

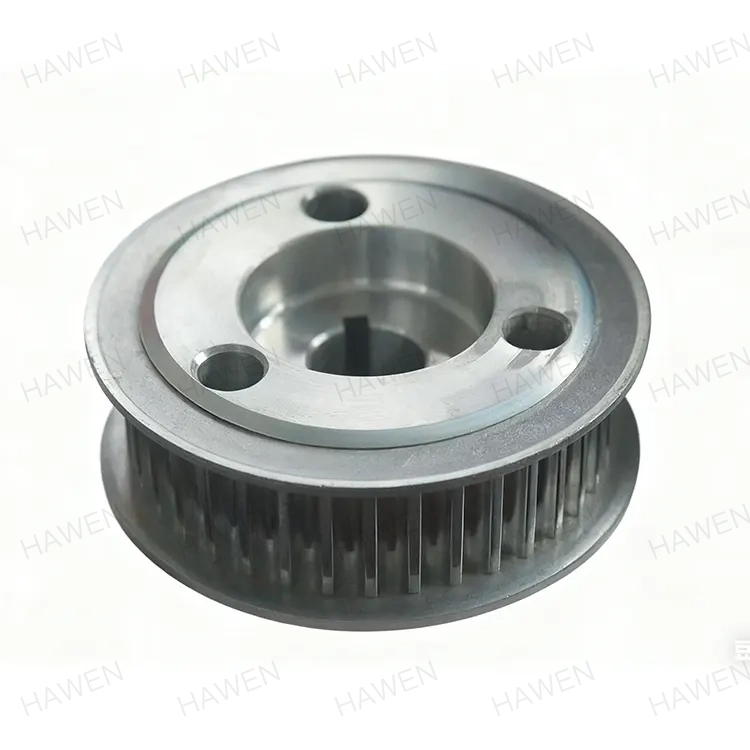

รอกมอเตอร์คือล้อรอกที่ติดตั้งบนเพลา (เอาท์พุต) ของมอเตอร์ไฟฟ้าโดยเฉพาะ เป็นส่วนขับเคลื่อนในระบบขับเคลื่อนด้วยสายพาน ร่องของมันได้รับการออกแบบเพื่อรองรับสายพานร่องวี (หรือในบางกรณี สายพานไทม์มิ่งหรือสายพานแบน) ซึ่งจะพันรอบมัดขับเคลื่อนที่จับคู่กันบนอุปกรณ์ที่กำลังขับเคลื่อน เช่น ปั๊ม พัดลม คอมเพรสเซอร์ หรือสายพานลำเลียง

หน้าที่หลักของมันคือ:

ในการส่งแรงบิด: มันจะแปลงแรงหมุน (แรงบิด) ของเพลามอเตอร์ให้เป็นแรงดึงบนสายพาน

ในการกำหนดความเร็ว: เส้นผ่านศูนย์กลางของมัดมอเตอร์เป็นปัจจัยพื้นฐานในการกำหนดความเร็วเอาท์พุตของระบบ

เพื่อให้การยึดเกาะ: การออกแบบร่องทำให้เกิดการยึดเกาะ เพิ่มแรงเสียดทานและการยึดเกาะบนสายพาน V เพื่อป้องกันการลื่นไถลภายใต้น้ำหนักบรรทุก

ฟิสิกส์ของการควบคุมความเร็ว: อัตราส่วนมัด

บทบาทที่สำคัญที่สุดของมัดมอเตอร์คือการควบคุมความเร็วด้วยอัตราส่วนธรรมดา ความสัมพันธ์ด้านความเร็วระหว่างมอเตอร์กับเครื่องจักรที่ขับเคลื่อนนั้นแปรผกผันกับเส้นผ่านศูนย์กลางของมัด

ความเร็วขับเคลื่อน = รอบต่อนาทีของมอเตอร์ × (เส้นผ่านศูนย์กลางมัดมอเตอร์) / (เส้นผ่านศูนย์กลางมัดมัด)

สมการง่ายๆ นี้มีพลังมาก ด้วยการเปลี่ยนเส้นผ่านศูนย์กลางของมัดมอเตอร์ วิศวกรหรือช่างเทคนิคสามารถเพิ่มหรือลดความเร็วเอาท์พุตสุดท้ายได้อย่างง่ายดายโดยไม่ต้องเปลี่ยนตัวมอเตอร์ มัดมอเตอร์ที่ใหญ่ขึ้นจะขับเคลื่อนสายพานได้เร็วขึ้น ทำให้ความเร็วของเครื่องจักรที่ขับเคลื่อนเพิ่มขึ้น มัดมอเตอร์ขนาดเล็กจะลดขนาดลง สิ่งนี้ทำให้มัดมอเตอร์เป็นเครื่องมือหลักสำหรับการปรับแต่งระบบและการปรับให้เหมาะสมที่สุด

คุณสมบัติและวัสดุการออกแบบที่สำคัญ

รอกมอเตอร์ไม่ใช่แค่ล้อธรรมดาเท่านั้น การออกแบบได้รับการปรับแต่งเพื่อประสิทธิภาพและความทนทาน:

โปรไฟล์ร่อง: ร่องรูปตัว V ตรงกับหน้าตัดของสายพาน โปรไฟล์มาตรฐานประกอบด้วยส่วน A, B และ C (งานเบาถึงงานหนัก) มุมร่องได้รับการตัดเฉือนอย่างแม่นยำเพื่อให้แน่ใจว่าหน้าสัมผัสของสายพานและการยึดเกาะที่แก้มยางเหมาะสมที่สุด

รูและรูกุญแจ: รูตรงกลางได้รับการกลึงให้มีขนาดที่แม่นยำเพื่อให้พอดีกับเพลามอเตอร์ได้อย่างลงตัว ช่องรูกุญแจยอมรับกุญแจโลหะที่ล็อคมัดเข้ากับเพลา ทำให้มั่นใจได้ว่าจะหมุนเป็นชิ้นเดียวโดยไม่ลื่นไถล

โครงสร้างและวัสดุ: โดยทั่วไปทำจากเหล็กหล่อ เหล็กดัด หรือเหล็กอัดขึ้นรูป เหล็กหล่อมีความทนทานเป็นเลิศ ลดแรงสั่นสะเทือน และทนทานต่อการสึกหรอ อลูมิเนียมบางครั้งใช้สำหรับงานน้ำหนักเบา ร่องมักจะได้รับการตัดเฉือนและปรับสมดุลเพื่อให้การทำงานราบรื่นไร้การสั่นสะเทือนที่ความเร็วสูง

การใช้งาน: ในกรณีที่จำเป็นต้องใช้มัดมอเตอร์

มัดมอเตอร์แพร่หลายในอุตสาหกรรมและระบบที่ต้องอาศัยกลไกที่ขับเคลื่อนด้วยสายพาน:

ระบบ HVAC: การขับเคลื่อนพัดลมและเครื่องเป่าลมในหน่วยจัดการอากาศเชิงพาณิชย์และเตาเผาที่อยู่อาศัย

เครื่องจักรอุตสาหกรรม: ส่งกำลังสายพานลำเลียง เครื่องมือกล และอุปกรณ์บรรจุภัณฑ์

อุปกรณ์การเกษตร: พบในรถแทรกเตอร์ รถเกี่ยวข้าว และเครื่องสูบน้ำ

ยานยนต์: ในการขับเคลื่อนอุปกรณ์เสริมของเครื่องยนต์ (ระบบสายพานคดเคี้ยว) รอกเพลาข้อเหวี่ยงทำหน้าที่เป็นแกนหลักของมอเตอร์

โรงงานผลิต: การขับปั๊ม คอมเพรสเซอร์ และระบบไอเสีย

ข้อควรพิจารณาในการบำรุงรักษาและการคัดเลือก

การเลือกรอกและการบำรุงรักษาที่เหมาะสมมีความสำคัญอย่างยิ่งต่ออายุการใช้งานของระบบ:

ชุดที่ตรงกัน: ควรเปลี่ยนมัดและเข็มขัดเป็นชุดที่ตรงกัน มัดที่สึกหรอจะทำลายสายพานใหม่อย่างรวดเร็วและในทางกลับกัน

การจัดตำแหน่ง: มัดมอเตอร์ต้องอยู่ในแนวเดียวกันอย่างสมบูรณ์ (ทั้งเชิงมุมและขนาน) กับมัดที่ขับเคลื่อน เพื่อป้องกันการสึกหรอของสายพานก่อนกำหนด เสียงรบกวน และการสูญเสียพลังงาน

การตรวจสอบการสึกหรอ: การตรวจสอบการสึกหรอของร่องเป็นประจำถือเป็นสิ่งสำคัญ การเคลือบ การแตกร้าว หรือโปรไฟล์ร่อง "ตะขอ" บ่งบอกว่าถึงเวลาต้องเปลี่ยนใหม่เพื่อรักษาประสิทธิภาพ

วิวัฒนาการ: จากแบบคงที่ไปจนถึงแบบแปรผัน

แม้ว่ามัดมอเตอร์ที่มีเส้นผ่านศูนย์กลางคงที่แบบดั้งเดิมจะเป็นส่วนสำคัญของอุตสาหกรรม แต่เทคโนโลยีก็มีการพัฒนาไป มัดมอเตอร์แบบปรับระยะพิทช์ได้ช่วยให้สามารถปรับความกว้างของร่องได้ด้วยตนเองหรือโดยอัตโนมัติในขณะที่ระบบกำลังทำงาน ด้วยการเปลี่ยนเส้นผ่านศูนย์กลางพิทช์ที่มีประสิทธิภาพ ทำให้ได้ช่วงความเร็วเอาท์พุตแบบไม่มีขั้นบันไดจากมอเตอร์ความเร็วเดียว ให้การควบคุมและความยืดหยุ่นที่มากขึ้น

บทสรุป

ที่มัดมอเตอร์เป็นผลงานชิ้นเอกของวิศวกรรมที่มุ่งเน้น โดยจะเปลี่ยนการหมุนของมอเตอร์ดิบให้เป็นกำลังทางกลที่ควบคุมและใช้งานได้ด้วยความแม่นยำและความน่าเชื่อถือ การมีอยู่อย่างเรียบง่ายบนเพลามอเตอร์ปฏิเสธบทบาทที่สำคัญของมันในฐานะโดมิโนตัวแรกในห่วงโซ่การเคลื่อนที่ที่ขับเคลื่อนอุตสาหกรรมและโครงสร้างพื้นฐานสมัยใหม่ ด้วยการเรียนรู้หลักการพื้นฐานของเส้นผ่านศูนย์กลาง อัตราส่วน และการยึดเกาะ มัดมอเตอร์ยังคงเป็นส่วนประกอบที่ขาดไม่ได้ มีประสิทธิภาพ และเรียบง่ายอย่างหรูหราในโลกของการส่งกำลังทางกล
