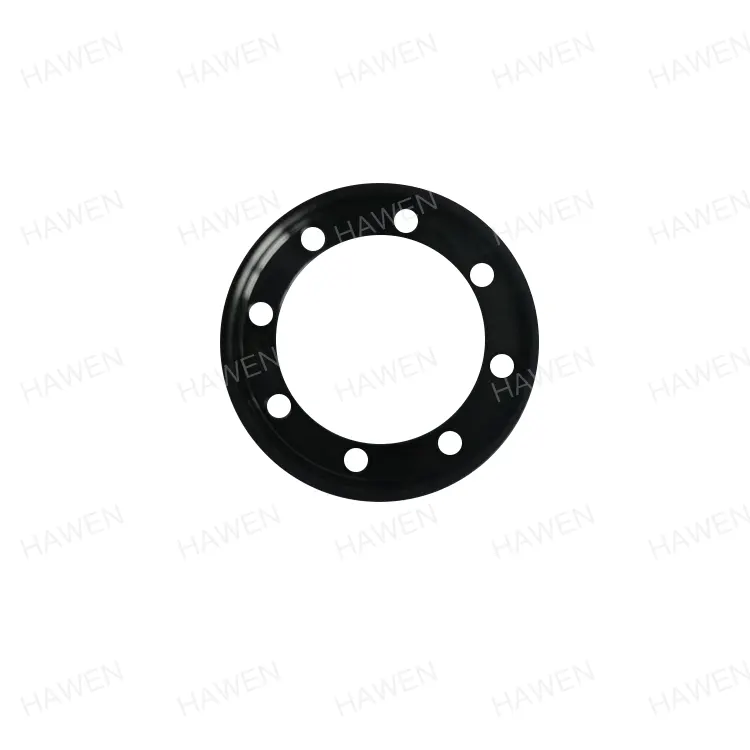

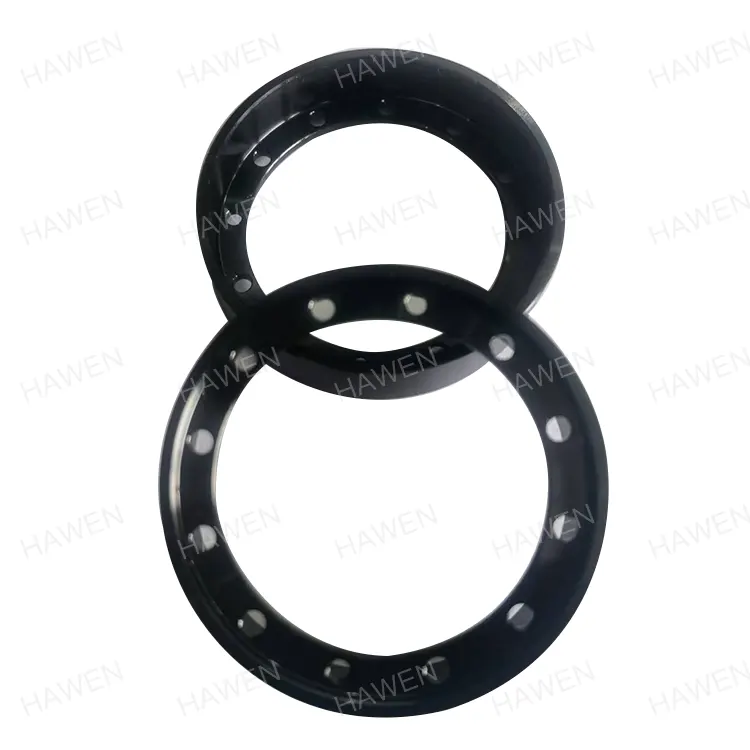

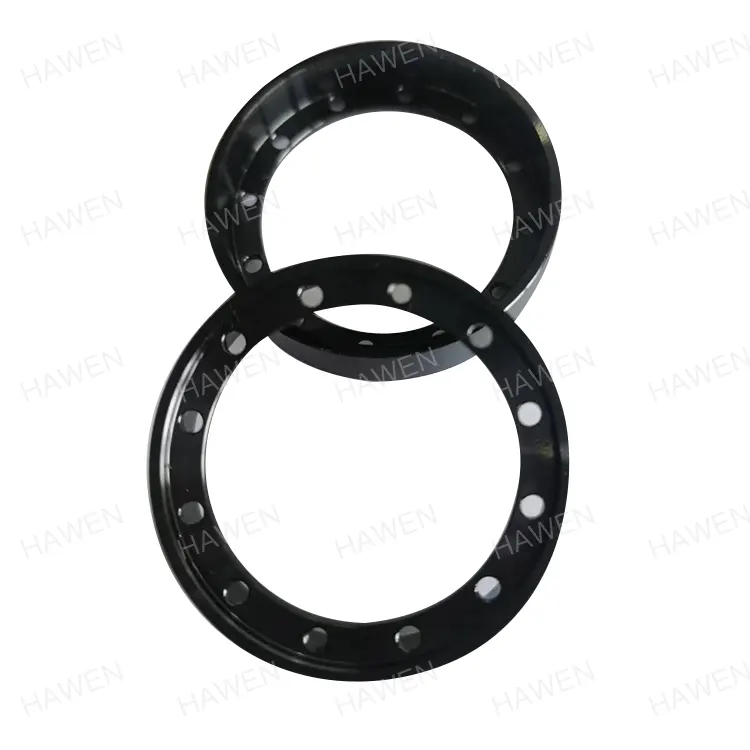

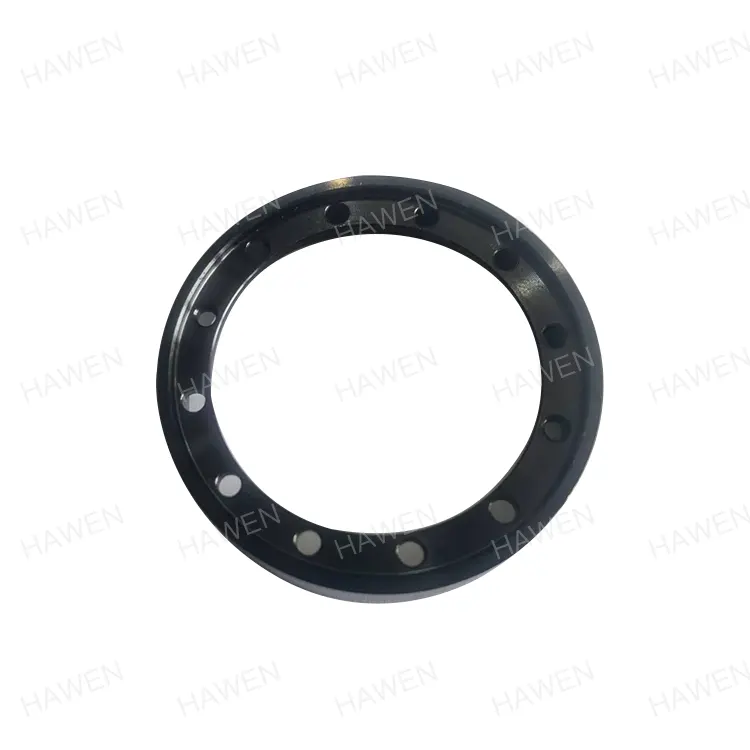

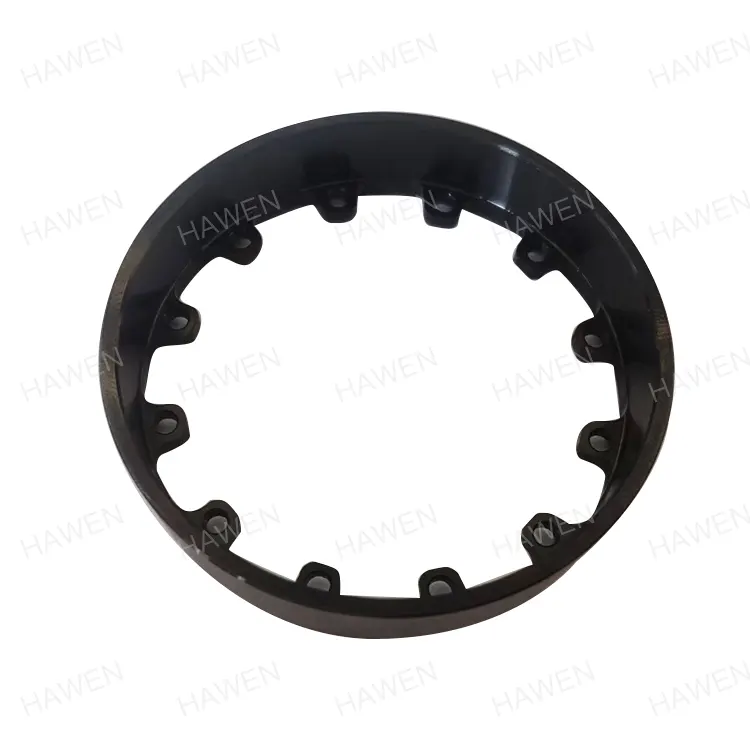

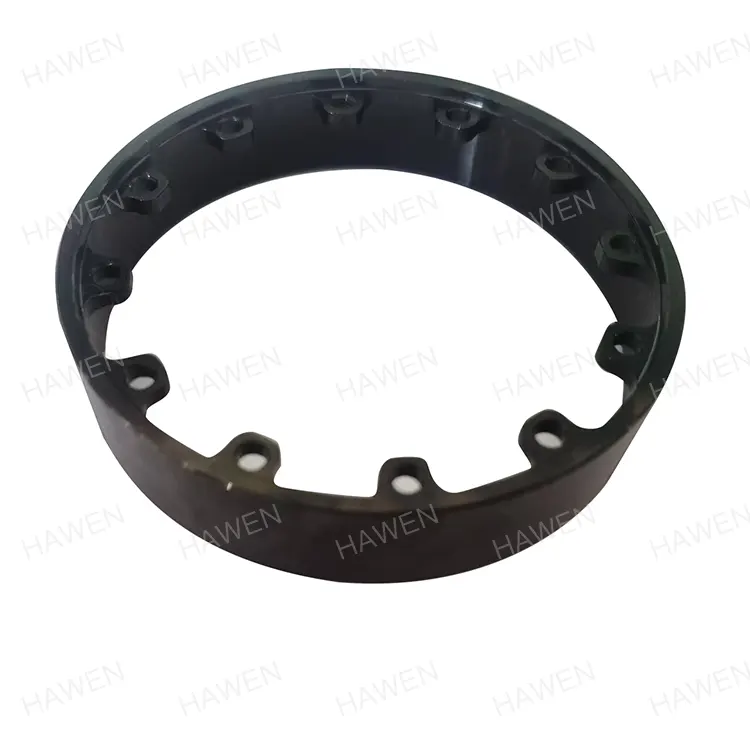

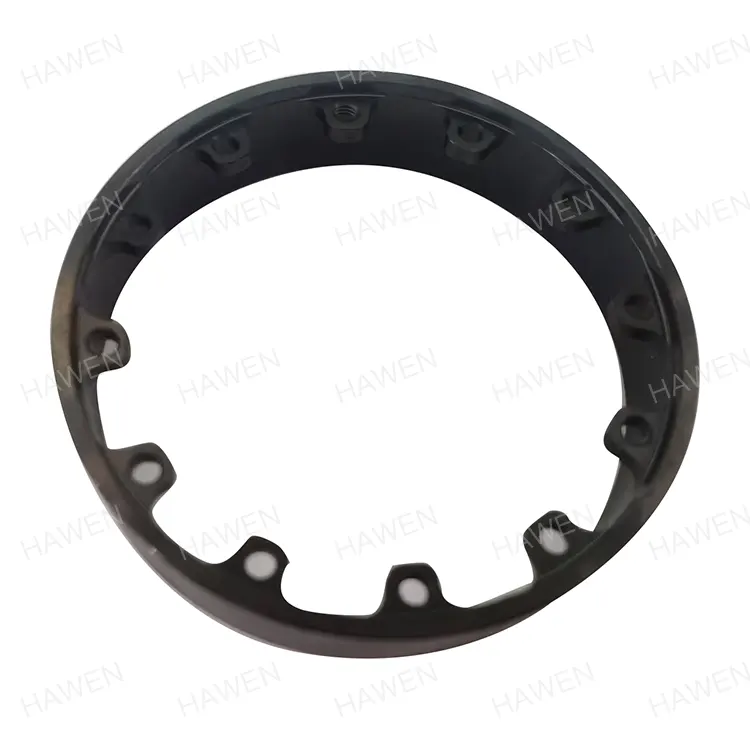

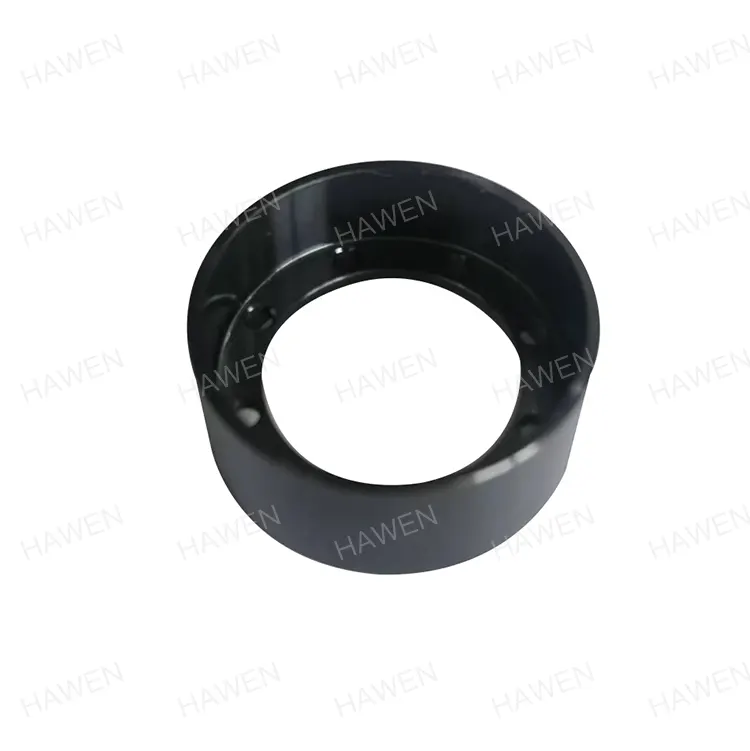

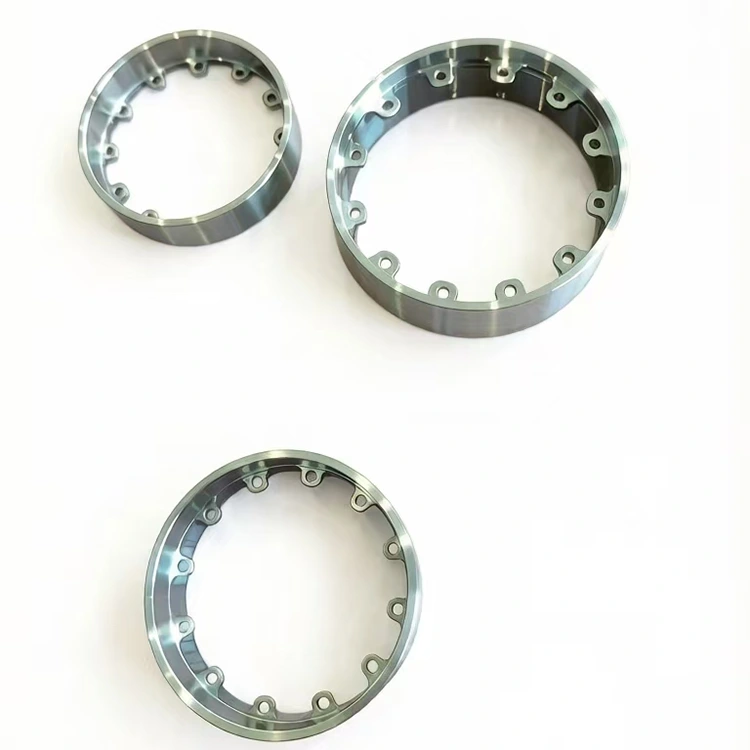

หุ่นยนต์มอเตอร์แอก

Robot Motor Yoke เป็นส่วนประกอบพื้นฐานหลักสำหรับหุ่นยนต์เซอร์โว แรงบิด และมอเตอร์ข้อต่อ แม้ว่าจะดูเหมือนเป็นชิ้นส่วนโครงสร้างเชิงกล แต่จริงๆ แล้วทำหน้าที่หลักสามประการ ได้แก่ การนำวงจรแม่เหล็ก การรองรับโครงสร้าง และการกระจายความร้อนและการป้องกันแม่เหล็กไฟฟ้า โดยจะกำหนดความหนาแน่นของแรงบิด ประสิทธิภาพการทำงาน ความเสถียร และอายุการใช้งานของมอเตอร์โดยตรง ทำให้เป็นส่วนสำคัญที่ขาดไม่ได้สำหรับระบบขับเคลื่อนที่มีความแม่นยำสูงในหุ่นยนต์ขั้นสูง

Haven (Trilion) มีส่วนร่วมอย่างลึกซึ้งในอุตสาหกรรมการผลิตเครื่องจักรมานานกว่า 20 ปี ตั้งแต่ปี 2023 บริษัทมุ่งเน้นไปที่การวิจัยและพัฒนาและการผลิต Robot Motor Yoke ในขนาดใหญ่ ด้วยกระบวนการที่ครบถ้วน การควบคุมคุณภาพที่เข้มงวด และความสามารถในการปรับแต่งอย่างรวดเร็ว ทำให้บริษัทกลายเป็นซัพพลายเออร์อุปกรณ์เสริมหลักคุณภาพสูงสำหรับมอเตอร์หุ่นยนต์ในจีน โดยครองส่วนแบ่งตลาดในประเทศ 10% และจัดหาผลิตภัณฑ์สนับสนุนระยะยาวให้กับบริษัทเครื่องใช้ไฟฟ้าภายในบ้านและหุ่นยนต์ชั้นนำหลายแห่ง

พารามิเตอร์ผลิตภัณฑ์หลัก

Robot Motor Yoke ที่ได้รับการส่งเสริมใช้เครื่องจักรที่มีความแม่นยำที่ได้มาตรฐาน และยังสนับสนุนการผลิตแบบกำหนดเองตามแบบของลูกค้า โดยปรับให้เข้ากับข้อกำหนดการติดตั้งและประสิทธิภาพของมอเตอร์หุ่นยนต์รุ่นต่างๆ พารามิเตอร์หลักพื้นฐานแสดงอยู่ด้านล่างนี้ ซึ่งทั้งหมดได้รับการตรวจสอบผ่านการผลิตจริงและการใช้งานของลูกค้า:

ฟังก์ชั่นหลักและมูลค่าการใช้งาน

เนื่องจากเป็นโครงวงจรแม่เหล็กและพาหะโครงสร้างของมอเตอร์หุ่นยนต์ Robot Motor Yoke จึงไม่ใช่ข้อต่อโลหะธรรมดา ประสิทธิภาพเกี่ยวข้องโดยตรงกับการทำงานโดยรวมของมอเตอร์ ครอบคลุมมิติแม่เหล็ก เครื่องกล และความร้อน เพื่อให้มั่นใจว่าการทำงานของมอเตอร์มีประสิทธิภาพและมีเสถียรภาพ

สี่ฟังก์ชั่นหลัก

วงจรแม่เหล็กปิด

สร้างเส้นทางที่มีการฝืนต่ำสำหรับแม่เหล็กถาวรและสนามแม่เหล็กกระดอง จำกัดการกระจายฟลักซ์แม่เหล็กอย่างแม่นยำ ลดการรั่วไหลของฟลักซ์แม่เหล็กได้อย่างมาก ปรับปรุงการใช้สนามแม่เหล็ก และหลีกเลี่ยงการลดเอาต์พุตและความร้อนที่ผิดปกติที่เกิดจากความอิ่มตัวของแม่เหล็ก ช่วยเพิ่มประสิทธิภาพการแปลงพลังงานจากแหล่งกำเนิด

การสนับสนุนโครงสร้าง

ยึดเสาแม่เหล็กถาวรและรองรับโหลดสลับจากการสตาร์ท-หยุดด้วยความเร็วสูงและการสับเปลี่ยนบ่อยครั้งอย่างแน่นหนา ช่วยให้มั่นใจในความแข็งแกร่งของโครงสร้างและความแม่นยำทางเรขาคณิตระหว่างการทำงาน และป้องกันการเสียรูปของส่วนประกอบด้วยความเร็วสูง

การกระจายความร้อนและการป้องกันแม่เหล็กไฟฟ้า

ทำหน้าที่เป็นเส้นทางการนำความร้อนที่สำคัญในการกระจายการสูญเสียเหล็กและทองแดงอย่างรวดเร็ว และควบคุมอุณหภูมิที่เพิ่มขึ้น นอกจากนี้ยังระงับสนามแม่เหล็กที่หลงทางอย่างมีประสิทธิภาพเพื่อหลีกเลี่ยงการรบกวนกับตัวเข้ารหัส เซ็นเซอร์ และส่วนประกอบที่มีความแม่นยำอื่นๆ ซึ่งช่วยปรับปรุงประสิทธิภาพ EMC โดยรวม

การยึดประสิทธิภาพ

การเลือกวัสดุ เทคโนโลยีการประมวลผล ความหนาของส่วน และพารามิเตอร์อื่นๆ จะกำหนดความหนาแน่นของแรงบิด การกระเพื่อมของแรงบิด และประสิทธิภาพการทำงานโดยตรง ซึ่งทำหน้าที่เป็นข้อกำหนดเบื้องต้นที่สำคัญสำหรับการดำเนินการหุ่นยนต์ที่มีความแม่นยำสูงและตอบสนองสูง

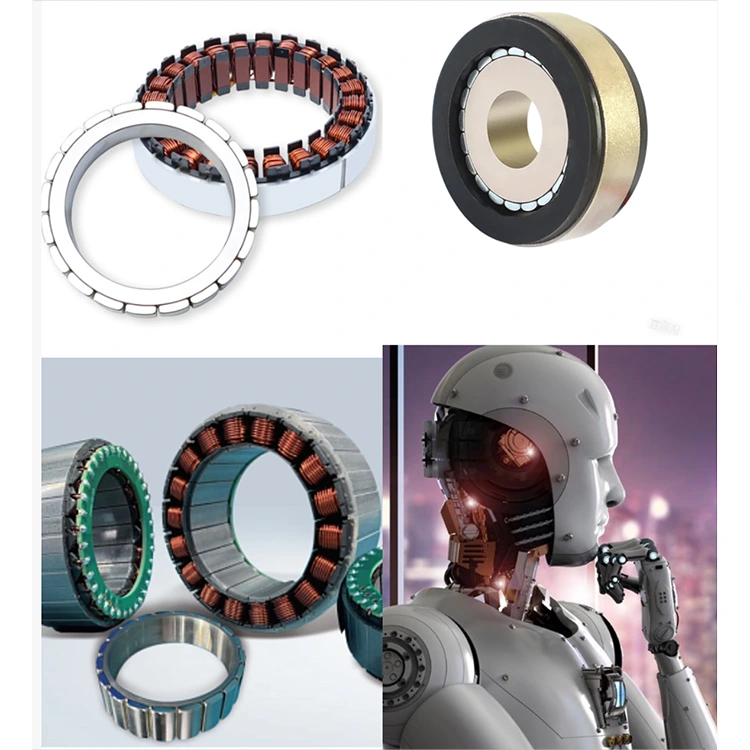

ประเภทมอเตอร์และอุปกรณ์ปลายน้ำที่ใช้งานได้

Robot Motor Yoke นี้เข้ากันได้กับมอเตอร์สำหรับหุ่นยนต์กระแสหลักต่างๆ โดยเฉพาะ ครอบคลุมโมดูลหลักของหุ่นยนต์อุตสาหกรรม หุ่นยนต์ร่วมปฏิบัติงาน และหุ่นยนต์ฮิวแมนนอยด์:

เซอร์โวมอเตอร์: ใช้เป็นแอกสเตเตอร์และแอกหลังโรเตอร์ ทำให้มีขนาดกะทัดรัดและมีแรงบิดสูงเพื่อการเคลื่อนไหวแบบหลายข้อต่อที่ยืดหยุ่น

มอเตอร์แรงบิดแบบไร้เฟรม: โครงสร้างวงแหวนรวมเข้ากับข้อต่อหุ่นยนต์โดยตรง ขจัดโครงสร้างภายนอก และปรับปรุงความหนาแน่นของแรงบิดและความยืดหยุ่นในการติดตั้ง

มอเตอร์ฟลักซ์ตามแนวแกน/ดิสก์: ปรับให้เข้ากับโครงสร้างแอกหลังคู่สำหรับวงจรแม่เหล็กตามแนวแกน ซึ่งมีการออกแบบที่เรียบสำหรับโมดูลขับเคลื่อนขาและเอวในหุ่นยนต์ฮิวแมนนอยด์

มอเตอร์ไร้แกน: สามารถเพิ่มเป็นสองเท่าของตัวเรือนมอเตอร์ ขจัดแรงบิดที่ฟันเฟืองเพื่อการทำงานที่กระเพื่อมต่ำและตอบสนองสูงในตัวเอฟเฟกต์ปลายหุ่นยนต์ที่มีความแม่นยำ

ตัวชี้วัดคุณภาพที่สำคัญและการเปรียบเทียบอุตสาหกรรม

เราควบคุมกระบวนการผลิตทั้งหมดของ Robot Motor Yoke ให้ได้มาตรฐานที่เข้มงวด ด้วยตัวชี้วัดความแม่นยำของแกนที่สูงกว่าเกณฑ์มาตรฐานอุตสาหกรรมทั่วไป ตรงตามข้อกำหนดการจัดซื้อของผู้ผลิตมอเตอร์ระดับไฮเอนด์อย่างเต็มที่ในด้านความเสถียรของมิติ ความพอดีในการประกอบ และอายุการใช้งาน

ผลกระทบด้านประสิทธิภาพ: Yoke มอเตอร์หุ่นยนต์คุณภาพสูงสามารถเพิ่มความหนาแน่นของกำลังมอเตอร์ได้โดยตรง 15%–30% ลดการรบกวนของสนามแม่เหล็กที่หลงทางได้มากกว่า 99% ลดการสูญเสียวงจรแม่เหล็ก ทนต่อความเครียดทางแม่เหล็กไฟฟ้าสูง และรับประกันการทำงานของหุ่นยนต์ที่มั่นคงในระยะยาว

Axial Flux (ซ้าย) กับ Radial Flux (ขวา) ภาพตัดขวาง

การเลือกวัสดุและการควบคุมกระบวนการ

วัสดุพิเศษ: เหล็กโครงสร้างคาร์บอนคุณภาพสูง 45 #

Robot Motor Yoke ใช้เหล็กกล้าคาร์บอนขนาดกลาง 45# มาตรฐานแห่งชาติ พร้อมคุณสมบัติที่ผ่านการคัดกรองอย่างเข้มงวดซึ่งปรับให้เข้ากับสภาพการทำงานของมอเตอร์หุ่นยนต์:

● ปริมาณคาร์บอน: 0.42%–0.50%; ความหนาแน่น: 7.85 ก./ซม. ; แมงกานีส: 0.50%–0.80%; ซิลิคอน: 0.17%–0.37%; ฟอสฟอรัสและซัลเฟอร์เจือปนต่ำ

● คุณสมบัติทางกลที่ครอบคลุมดีเยี่ยม: ความต้านทานแรงดึง ≥ 600 MPa, ความแข็งแรงของผลผลิต ≥ 355 MPa, การยืดตัว ≥ 16%; ความแข็ง HRC32–36 หลังจากการดับและแบ่งเบาบรรเทา

● เพิ่มประสิทธิภาพด้วยการบำบัดความร้อนโดยเฉพาะ ความแข็งแรงและความเหนียวที่สมดุล พร้อมความต้านทานความล้าที่โดดเด่นสำหรับการทำงานของมอเตอร์ความถี่สูงในระยะยาว

เครื่องจักรกลที่แม่นยำและการควบคุมกระบวนการ

ระบบควบคุมวงปิดเต็มรูปแบบช่วยให้มั่นใจได้ถึงความแม่นยำสูงและความสม่ำเสมอของแบทช์:

● ความคลาดเคลื่อนของรูด้านในควบคุมไว้ที่ ±0.005 มม. ติดตั้ง CMM, เครื่องทดสอบความกลม, จอภาพคอนทัวร์ และการควบคุมกระบวนการทางสถิติ SPC

● สภาพแวดล้อมการประมวลผลที่มีการควบคุมอย่างเข้มงวดเพื่อลดความผันผวนของอุณหภูมิและการสั่นสะเทือน เครื่องจักร CNC ความแม่นยำสูงและเครื่องมือพิเศษช่วยให้มั่นใจได้ถึงความสอดคล้องของมิติ

● การตรวจสอบวัสดุที่เข้ามาอย่างเต็มรูปแบบ การตรวจสอบการรักษาความร้อนแบบเรียลไทม์ และการตรวจสอบผลิตภัณฑ์สำเร็จรูป 100% เพื่อป้องกันไม่ให้ผลิตภัณฑ์ที่ไม่เป็นไปตามข้อกำหนดเข้าสู่ตลาด

การรักษาพื้นผิว: การตกแต่งแบล็คออกไซด์อัตโนมัติเต็มรูปแบบ

ใช้สูตรแบล็คออกไซด์ที่พัฒนาขึ้นเองและสายการผลิตอัตโนมัติเต็มรูปแบบโดยไม่ต้องสัมผัสด้วยมือเพื่อหลีกเลี่ยงความเสียหายและการปนเปื้อน:

● แบล็กออกไซด์อัตโนมัติและกระบวนการทำให้แห้งแบบบูรณาการช่วยเพิ่มความทนทานต่อการกัดกร่อนและสนิมตามมาตรฐานอุตสาหกรรม

● รองรับการปรับสภาพพื้นผิวแบบกำหนดเอง เช่น การชุบด้วยไฟฟ้า การชุบสังกะสี และการชุบนิกเกิลสำหรับการใช้งานพิเศษ

ข้อได้เปรียบหลักขององค์กร

ด้วยประสบการณ์ในการผลิตเครื่องจักรกว่า 20 ปี Haven ได้สร้างระบบที่สมบูรณ์ตั้งแต่การวิจัยและพัฒนา การผลิต และการควบคุมคุณภาพ ไปจนถึงการบริการหลังการขาย ก่อให้เกิดความสามารถในการแข่งขันที่แตกต่างในการผลิต Robot Motor Yoke และแก้ไขจุดบกพร่องของลูกค้าในการจัดซื้อ การปรับแต่ง และการผลิตจำนวนมากได้อย่างมีประสิทธิภาพ

กำลังการผลิตที่เพียงพอและการส่งมอบที่มั่นคง

● เครื่องจักร CNC ความแม่นยำสูง 120 เครื่อง สายทำความสะอาดอัตโนมัติ 1 สาย ช่างเทคนิคมืออาชีพ 25 คน

● กำลังการผลิตรายเดือน: 30,000 หน่วย; ยอดขายต่อเดือนในปัจจุบัน: 10,000–20,000 หน่วย โดยเหลือกำลังการผลิต 40%–50% สำหรับคำสั่งซื้อจำนวนมากและคำสั่งซื้อเร่งด่วน

● ห่วงโซ่อุปทานที่เชื่อถือได้ในเจ้อเจียงช่วยให้แน่ใจว่าระยะเวลารอคอยวัตถุดิบสั้นและการส่งมอบที่มั่นคงสำหรับการผลิตต่อเนื่องขนาดใหญ่และหลากหลายหลากหลาย

การควบคุมคุณภาพอัตโนมัติเต็มรูปแบบและข้อบกพร่องเกือบเป็นศูนย์

● อุปกรณ์ตรวจสอบอัตโนมัติ 25 เครื่องสำหรับการทดสอบแบบเต็มมิติตั้งแต่วัสดุที่เข้ามาจนถึงสินค้าสำเร็จรูป

● การควบคุมคุณภาพออนไลน์ 100%; อัตราผ่านการผลิต 99.99% อัตราผ่านโรงงาน 100%

● ได้รับการรับรองมาตรฐาน ISO9001 และ IATF16949 การตรวจสอบย้อนกลับการผลิตเต็มรูปแบบด้วยความสม่ำเสมอและความน่าเชื่อถือที่เหนือกว่า

การสนับสนุนทางเทคนิคระดับมืออาชีพและการปรับแต่งที่แข็งแกร่ง

● ทีมงานด้านเทคนิคเฉพาะทางที่เชี่ยวชาญด้านการเพิ่มประสิทธิภาพและการออกแบบกระบวนการแอก

● ตอบสนองต่อการปรับแต่งอย่างรวดเร็ว: การผลิตตามการวาด วัสดุที่ระบุ และการปรับสภาพพื้นผิว

● การสนับสนุนแบบครบวงจรตั้งแต่การให้คำปรึกษาด้านการออกแบบ การเพิ่มประสิทธิภาพกระบวนการ และการผลิตทดลองเป็นชุดเล็กไปจนถึงการผลิตจำนวนมาก การลดรอบการพัฒนาให้สั้นลง และลดต้นทุน

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมและการควบคุมต้นทุน

● ปฏิบัติตาม EU ROHS และ REACH โดยสมบูรณ์ด้วยรายงานการรับรองที่ครบถ้วน

● การผลิตแบบอัตโนมัติช่วยลดการแทรกแซงด้วยตนเองและปรับปรุงการใช้วัสดุ ควบคุมต้นทุนในขณะที่บรรลุการใช้พลังงานต่ำและการปล่อยของเสียต่ำ สร้างความสมดุลระหว่างประสิทธิภาพด้านสิ่งแวดล้อมและความคุ้มค่า

ลูกค้าสหกรณ์และแบบจำลองความร่วมมือ

Robot Motor Yoke ของเราจัดหาองค์กรชั้นนำในประเทศและต่างประเทศมาอย่างยาวนาน รวมถึง Samsung, Haier และ Nidec ด้วยความร่วมมือเชิงกลยุทธ์ที่มั่นคงมานานกว่าทศวรรษ คุณภาพสินค้าและบริการได้รับการยอมรับอย่างสูงด้วยอัตราการซื้อคืนที่สูง

เราสนับสนุนโมเดลความร่วมมือหลายรูปแบบ:

● การจัดซื้อผลิตภัณฑ์มาตรฐานจำนวนมาก

● การผลิตแบบกำหนดเองตามแบบของลูกค้า

● ตัวอย่างการผลิตสำหรับข้อกำหนดพิเศษ

เรายินดีต้อนรับลูกค้าทั่วโลกเข้าเยี่ยมชมโรงงานของเราเพื่อตรวจสอบและความร่วมมือทางธุรกิจ เราช่วยลูกค้าลดต้นทุนการพัฒนา การทดสอบ การผลิต และหลังการขายโดยอาศัยระบบการผลิตที่สมบูรณ์และความแข็งแกร่งทางเทคนิคของเรา เพื่อให้ได้ผลลัพธ์ที่ได้ประโยชน์ทั้งสองฝ่ายในระยะยาว
