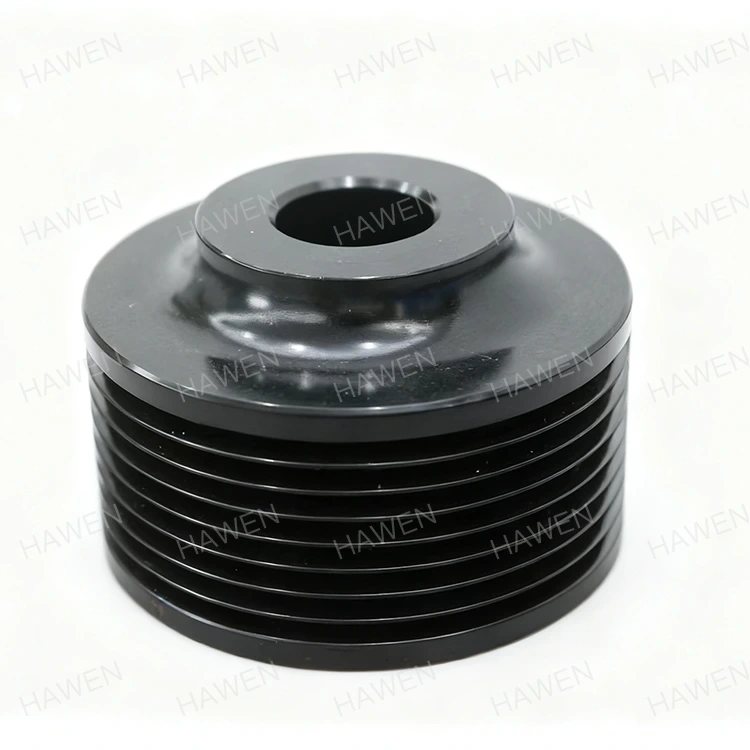

WebType พูลเล่ย์

รูปแบบโครงสร้างและลอจิกการออกแบบ

รอก WebType ใช้โครงสร้างรางแบบบูรณาการ โดยเชื่อมต่อขอบและดุมผ่านรางที่มีลักษณะคล้ายเพลทต่อเนื่องกัน เมื่อเปรียบเทียบกับโครงสร้างแบบซี่ล้อ การออกแบบนี้จะช่วยลดความไม่ต่อเนื่องของโครงสร้าง ทำให้เกิดเส้นทางรับน้ำหนักที่ต่อเนื่องมากขึ้นเมื่อรอกถูกรับแรงในแนวรัศมีและแรงบิด เหมาะสำหรับระบบส่งกำลังที่ต้องการความแข็งแกร่งและเสถียรภาพทางโครงสร้างสูง

โดยทั่วไปความหนาของราง ขอบล้อ และดุมจะประกอบขึ้นหรือประกอบเข้าด้วยกันด้วยความแม่นยำสูง ทำให้มีความแข็งโดยรวมสูงกว่าการออกแบบเฟรมแบบเปิด สิ่งนี้จะควบคุมการเสียรูปได้อย่างมีประสิทธิภาพระหว่างการทำงานด้วยความเร็วปานกลางถึงสูง

ผลกระทบเชิงปฏิบัติของโครงสร้างต่อประสิทธิภาพ

โครงสร้างรางแบบปิดของรอกชนิดเว็บให้ความเสถียรแบบไดนามิกที่ดีขึ้นระหว่างการทำงาน การออกแบบรับน้ำหนักอย่างต่อเนื่องช่วยลดความเสี่ยงของการสั่นสะเทือนเฉพาะจุด ซึ่งส่งผลดีต่อประสิทธิภาพในระยะยาวของตลับลูกปืนและสายพาน ในขณะเดียวกัน โครงสร้างที่เป็นหนึ่งเดียวกันช่วยรักษาความแม่นยำทางเรขาคณิตของร่องสายพาน ช่วยลดโอกาสที่จะเกิดการสึกหรอของสายพานไม่สม่ำเสมอ

ในระหว่างการส่งกำลัง โครงสร้างนี้ทนทานต่อความผันผวนของแรงบิดได้ดี ทำให้เหมาะสำหรับอุปกรณ์อุตสาหกรรมที่ทำงานอย่างต่อเนื่องเป็นระยะเวลานาน

การกำหนดค่าวัสดุและกระบวนการผลิต

มู่เล่ย์แบบเว็บมักจะได้รับการปรับสมดุลแบบไดนามิกระหว่างการผลิตเพื่อให้เป็นไปตามข้อกำหนดด้านความมั่นคงที่ความเร็วปานกลางถึงสูง

การวิเคราะห์ความน่าเชื่อถือและอายุการใช้งาน

เนื่องจากโครงสร้างรางที่ต่อเนื่อง มู่เล่ย์แบบรางจึงมีแนวโน้มที่จะเกิดความเครียดน้อยลงภายใต้การโหลดซ้ำๆ เมื่อเปรียบเทียบกับโครงสร้างน้ำหนักเบา พวกมันเหมาะกว่าสำหรับสภาวะการทำงานที่รับน้ำหนักสูงและใช้เวลานาน พวกมันแสดงให้เห็นถึงความทนทานของโครงสร้างที่มั่นคง โดยเฉพาะอย่างยิ่งในระบบที่มีความถี่ในการสตาร์ท-สต็อปต่ำแต่ใช้เวลารันเดี่ยวนาน

สถานการณ์การใช้งานทั่วไป

รอกชนิดเว็บมักใช้ในสภาพแวดล้อมต่อไปนี้:

พัดลมอุตสาหกรรมและระบบปั้มน้ำ

หน่วยขับเคลื่อนหลักของเครื่องมือกล

ตัวลดและเอาต์พุตกำลังสิ้นสุดลง

อุปกรณ์การทำงานต่อเนื่องในการทำเหมืองแร่และโลหะวิทยา

มักถูกเลือกสำหรับการใช้งานที่ต้องการการทำงานที่มั่นคง ความแข็งแกร่งสูง และอายุการใช้งานที่ยาวนาน

คำแนะนำในการเลือกและการปรับแต่ง

เมื่อเลือกมู่เล่ย์แบบราง ควรพิจารณาปัจจัยต่างๆ เช่น ประเภทของสายพาน ช่วงความเร็ว ระดับการรับน้ำหนัก และวิธีการเชื่อมต่อเพลา ตัวเลือกการปรับแต่งประกอบด้วยเส้นผ่านศูนย์กลางภายนอก ประเภทร่อง ความหนาของราง และรูปแบบรูเพลา ซึ่งทั้งหมดนี้สามารถปรับแต่งให้ตรงตามข้อกำหนดการใช้งานเฉพาะได้
